Cewka wsuwana do S6 urucham. AC/DC UC21-27, 3 V napęd: elektron. | 3RT1955-5NB31 Siemens

Alternatywny kod produktu: 3RT19555NB31

Opis i Kluczowe Cechy

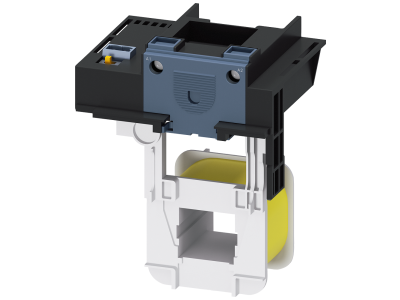

Cewka wsuwana 3RT1955-5NB31 firmy Siemens przeznaczona jest do styczników modułowego systemu SIRIUS w rozmiarze S6 (serie 3RT105, 3RT145). Zasilana napięciem uniwersalnym AC/DC w zakresie 21…27,3 V, pozwala na elastyczne sterowanie w instalacjach prądu przemiennego i stałego. Dzięki elektronicznemu układowi napędu zintegrowano wejście PLC 24 V DC, co ułatwia bezpośrednie podłączenie do sterowników. Przyłącze śrubowe zapewnia pewne i trwałe połączenie przewodów.

• Napięcie sterowania UC 21–27,3 V AC/DC: uniwersalny zakres – jedna cewka sprawdza się zarówno w obwodach prądu przemiennego (50…60 Hz), jak i stałego, co upraszcza magazynowanie i montaż.

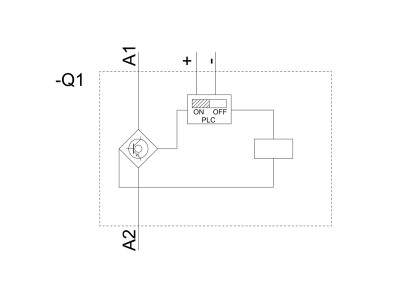

• Wejście PLC 24 V DC: umożliwia bezpośrednie sterowanie cewką z wyjść przekaźników lub modułów PLC bez dodatkowych interfejsów.
• Elektroniczny układ napędu: zapewnia cichą pracę, mały pobór mocy i wysoką trwałość łączeniową – idealny do częstego przełączania.
• Przyłącze śrubowe: bezpieczne i łatwe okablowanie przewodów o przekroju do 2,5 mm² – typowe dla instalacji przemysłowych.
• Kompatybilność ze stycznikami S6 (3RT105, 3RT145): cewka wsuwana bezpośrednio na rdzeń stycznika – szybki montaż i wymiana bez narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z wewnętrznymi standardami jakości firmy Siemens oraz z wymaganiami dyrektyw Unii Europejskiej (oznakowanie CE). Jako element systemu SIRIUS spełnia rygorystyczne wymogi dla urządzeń sterowniczych w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Cewka 3RT1955-5NB31 jest przeznaczona do załączania i wyłączania styczników mocy w układach automatyki budynkowej i przemysłowej. Sprawdzi się tam, gdzie wymagane jest sterowanie z poziomu sterownika PLC lub za pomocą napięcia uniwersalnego.

• Sterowanie stycznikami w szafach sterowniczych – przełączanie obwodów silników, grzałek, oświetlenia.
• Integracja z systemami PLC – bezpośrednie podłączenie wyjścia 24 V DC do wejścia cewki.
• Modernizacja i serwis istniejących rozdzielnic – wymiana cewki w stycznikach S6 bez demontażu całej aparatury.
• Automatyka budynkowa – sterowanie wentylacją, pompami, klimatyzacją w obiektach komercyjnych.

Wskazówki Montażowe

Montaż i wymiana cewki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Cewkę należy wsunąć na rdzeń stycznika aż do zatrzaśnięcia, a przewody podłączyć do zacisków śrubowych momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (zalecany max. 2,5 mm²). Przed ponownym włączeniem napięcia sprawdzić poprawność montażu i polaryzację (w przypadku DC).

FAQ

• Czy cewka posiada podświetlenie lub diodę sygnalizacyjną? Nie, w danych technicznych nie przewidziano wbudowanego podświetlenia. Stan załączenia można monitorować poprzez styk pomocniczy stycznika lub dodatkowy wskaźnik LED w obwodzie sterowania.
• Jaki jest stopień ochrony cewki? Producent nie podaje konkretnego IP. Jako element montowany wewnątrz rozdzielnicy cewka jest chroniona przed dotykiem i zanieczyszczeniami przez obudowę szafy – typowo zapewnia to poziom IP20.
• W jakim trybie pracy działa styk – AC czy DC? Cewka przeznaczona jest do pracy zarówno w obwodach prądu przemiennego (AC 50…60 Hz), jak i stałego (DC) w zakresie napięcia 21…27,3 V. Nie dotyczy to styków głównych – sposób ich pracy zależy od konkretnego stycznika.
