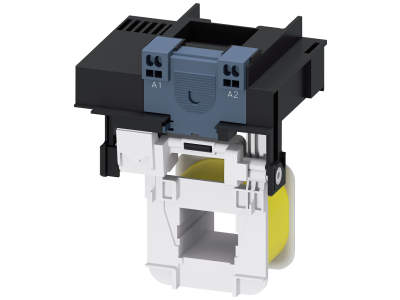

Cewka wsuwana do S6 urucham. AC/DC UC23-26V | 3RT1955-5AB32 Siemens

Alternatywny kod produktu: 3RT19555AB32

Opis i Kluczowe Cechy

Cewka wsuwana 3RT1955-5AB32 firmy Siemens z serii SIRIUS przeznaczona do styczników 3RT105 i 3RT145. Przystosowana do sterowania napięciem przemiennym i stałym w zakresie 23–26 V. Wyposażona w funkcję przełączenia na tryb oszczędnościowy oraz przyłącze sprężynowe ułatwiające montaż. Kompatybilna z modułowym systemem SIRIUS.

• Napięcie sterowania AC/DC 23–26 V: Umożliwia pracę zarówno w obwodach prądu przemiennego, jak i stałego, zapewniając uniwersalność zastosowania bez konieczności zmiany cewki.
• Funkcja przełączenia na tryb oszczędnościowy: Redukuje pobór energii po załączeniu stycznika, co obniża straty cieplne i wydłuża żywotność cewki.
• Przyłącze sprężynowe: Pozwala na szybki i niezawodny montaż bez użycia narzędzi, skracając czas instalacji i eliminując ryzyko poluzowania połączeń.
• Kompatybilność ze stycznikami 3RT105 i 3RT145: Gotowe rozwiązanie do rozbudowy układów sterowania w systemie SIRIUS – łatwa wymiana lub modernizacja istniejących zestyków.
• Standardowa konstrukcja napędu (standard drive): Gwarantuje zgodność z typowymi aplikacjami przemysłowymi i prostą integrację w szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz standardy DIN. Posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach przemysłowych zgodnie z dyrektywami niskonapięciowymi.

Zastosowanie

Cewka wsuwana 3RT1955-5AB32 służy do zdalnego załączania i wyłączania styczników serii S6 w układach automatyki przemysłowej.

• Sterowanie silnikami elektrycznymi w szafach sterowniczych linii produkcyjnych.
• Załączanie obwodów oświetlenia, ogrzewania i wentylacji w automatyce budynkowej.
• Praca jako element wykonawczy w systemach PLC wymagających separacji galwanicznej.
• Zastosowanie w maszynach przemysłowych, gdzie wymagana jest niezawodna praca w cyklu ciągłym.

Wskazówki Montażowe

Montaż i demontaż cewki mogą być wykonywane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu. Cewkę wsuwa się na odpowiedni rdzeń stycznika zgodnie z dokumentacją producenta. Przyłącze sprężynowe nie wymaga użycia narzędzi – przewód o przekroju dobranym do obciążenia zaciska się automatycznie. Nie dotyczy momentu dokręcania. Po montażu sprawdzić poprawność osadzenia i brak luzów.

FAQ

• Czy cewka posiada wbudowane podświetlenie? W danych technicznych nie ma informacji o podświetleniu. Standardowe cewki wsuwane SIRIUS nie są wyposażone w diodę LED – ewentualną sygnalizację należy zapewnić zewnętrznie.
• Jaki jest stopień ochrony cewki? Producent nie podaje konkretnego stopnia IP. W typowych aplikacjach cewka montowana jest wewnątrz rozdzielnicy lub szafy sterowniczej, gdzie panuje ochrona IP20. W środowiskach zapylonych lub wilgotnych zaleca się dodatkowe osłony.
• Czy cewkę można sterować zarówno napięciem AC, jak i DC? Tak, cewka 3RT1955-5AB32 jest przystosowana do napięcia uniwersalnego AC/DC w zakresie 23–26 V, co potwierdza oznaczenie UC (Universal Control).
