Moduł okablowania dolny do kombinacji styczników S00 | 3RA2913-3EA2 Siemens

Alternatywny kod produktu: 3RA29133EA2

Opis i Kluczowe Cechy

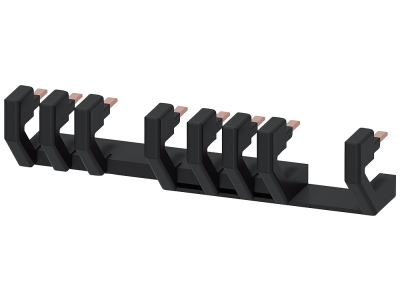

Moduł okablowania dolny Siemens 3RA2913-3EA2 przeznaczony do kombinacji styczników S00. Umożliwia połączenie styczników bez konieczności zachowania odstępu między nimi, co pozwala na oszczędność miejsca w rozdzielnicy. Wyposażony w przyłącze sprężynowe, które skraca czas instalacji i eliminuje potrzebę dokręcania śrub. Część modułowego systemu SIRIUS, gwarantująca kompatybilność i rozszerzalność zestawów stycznikowych.

• Przyłącze sprężynowe: szybki i pewny montaż bez użycia narzędzi – redukcja czasu instalacji i ryzyka błędów.
• Montaż bez odstępu między stycznikami: kompaktowa zabudowa, oszczędność miejsca na szynie DIN.
• Dedykowany do styczników S00: idealne dopasowanie mechaniczne i elektryczne, brak potrzeby stosowania dodatkowych akcesoriów dystansowych.
• Część systemu SIRIUS: pełna zgodność z modułową rodziną aparatów Siemens, łatwa rozbudowa i serwis.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN stosowanymi w systemie SIRIUS. Posiada certyfikat CE potwierdzający spełnienie wymogów dyrektyw Unii Europejskiej. Wykonany z materiałów o odpowiedniej odporności termicznej i mechanicznej przeznaczonych do użytku w obwodach sterowania.

Zastosowanie

Moduł okablowania dolnego stosowany jest do tworzenia spójnych zestawów stycznikowych bez wymogu zachowania odstępów między urządzeniami, co jest szczególnie przydatne w kompaktowych rozdzielnicach.

• Rozruch gwiazda-trójkąt silników trójfazowych – szybkie łączenie styczników bez dodatkowych przewodów.
• Przełączanie sieć-agregat w układach zasilania gwarantowanego – oszczędność miejsca w szafie.
• Kaskadowe sterowanie silnikami w aplikacjach przemysłowych – uproszczenie okablowania.
• Budowa kompaktowych rozdzielnic i sterowni w automatyce budynkowej – łatwy montaż i serwis.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Moduł mocuje się na szynie TH35 (DIN), a okablowanie wykonuje za pomocą przyłączy sprężynowych – nie wymagają one dokręcania. Przekrój przewodów należy dobrać zgodnie z normami oraz przewidywanym prądem obciążenia. Szczegółowe dane dotyczące momentów dokręcania (jeśli dotyczy) oraz innych parametrów znajdują się w dokumentacji technicznej producenta.

FAQ

• Czy moduł wymaga zachowania odstępu między stycznikami? Nie – jest przeznaczony do montażu styczników S00 bezpośrednio obok siebie, bez konieczności stosowania dystansów.
• Jakie przyłącze zastosowano w module? Przyłącze sprężynowe (push-in), które umożliwia szybkie i pewne podłączenie przewodów bez użycia śrubokręta.
• Jaki typ przewodu można podłączyć do przyłącza sprężynowego? Przewody miedziane o przekroju zgodnym z zaleceniami producenta – typowo 0,5…2,5 mm² dla przewodów linkowych lub drutowych.
