Zestaw montażowy okablowania, śrubowy elektryczny i mechaniczny, z blokadą mech., | 3RA2923-2BB2 Siemens

Alternatywny kod produktu: 3RA29232BB2

Opis i Kluczowe Cechy

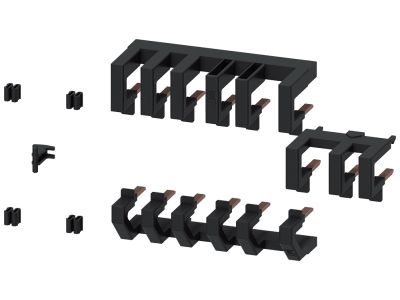

Zestaw montażowy okablowania 3RA2923-2BB2 (system SIRIUS) to kompletny element do tworzenia połączeń elektrycznych i mechanicznych w rozrusznikach Y/D wielkości S0. Wyposażony w śrubowe przyłącza oraz mechaniczną blokadę, zapewnia bezpieczny i niezawodny montaż w układach sterowania silnikami trójfazowymi.

• Śrubowe połączenia elektryczne i mechaniczne: gwarantują pewny styk oraz stabilne mocowanie, co minimalizuje ryzyko poluzowania w warunkach drgań i przeciążeń.
• Mechaniczna blokada rozrusznika Y/D: uniemożliwia jednoczesne załączenie styczników gwiazda i trójkąt, chroniąc przed zwarciami międzyfazowymi i poprawiając bezpieczeństwo eksploatacji.
• Przeznaczony do wielkości S0: idealnie dopasowany do aparatów w standardzie S0 systemu SIRIUS, ułatwia szybką i powtarzalną instalację.
• Modułowa konstrukcja systemu SIRIUS: umożliwia elastyczną rozbudowę oraz prostą wymianę elementów bez ingerencji w okablowanie podstawowe.
• Gotowy zestaw montażowy: zawiera wszystkie niezbędne elementy mechaniczne i elektryczne do realizacji połączeń – oszczędza czas projektowania i montażu.

Zgodność z Normami

Zestaw został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardami DIN obowiązującymi w systemie modułowym SIRIUS. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności w obwodach sterowania niskiego napięcia.

Zastosowanie

Zestaw 3RA2923-2BB2 jest przeznaczony do budowy rozruszników gwiazda–trójkąt w układach sterowania silnikami, w szczególności w przemyśle maszynowym, instalacjach automatyki oraz systemach napędowych.

• Realizacja rozruchu Y/D dla silników trójfazowych o mocy dostosowanej do styczników wielkości S0.
• Tworzenie połączeń między stycznikami rozrusznika z blokadą mechaniczną zabezpieczającą przed jednoczesnym załączeniem.
• Rozbudowa istniejących szaf sterowniczych w oparciu o modułowy system SIRIUS.
• Zastosowanie w aplikacjach wymagających szybkiego montażu i łatwej serwisowalności, np. w maszynach pakujących, przenośnikach czy wentylatorach.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od całego układu sterowania. Należy postępować zgodnie z instrukcją producenta dostarczoną z produktem. Śruby przyłączeniowe dokręcać z momentem zalecanym w dokumentacji technicznej, a przekrój przewodów dobrać do prądu znamionowego styczników. Przed uruchomieniem sprawdzić poprawność działania blokady mechanicznej.

FAQ

• Czy zestaw zawiera wszystkie elementy potrzebne do stworzenia rozrusznika Y/D dla wielkości S0? Tak, zestaw 3RA2923-2BB2 kompletnie okablowuje styczniki (gwiazda, trójkąt, główny) wraz z mechaniczną blokadą – wystarczy go zamontować zgodnie z instrukcją.
• Jakiego typu są przyłącza elektryczne? Są to śrubowe zaciski przyłączeniowe, zapewniające pewny i trwały kontakt dla przewodów o odpowiednim przekroju.
• Czy blokada mechaniczna jest regulowana? Blokada jest fabrycznie ustawiona i nie wymaga regulacji – gwarantuje niezawodne odseparowanie styczników gwiazda i trójkąt w każdej pozycji.
