Zestaw montażowy okablowania, śrubowy elektryczny i mechaniczny, z blokadą mech., | 3RA2913-2AA2 Siemens

Alternatywny kod produktu: 3RA29132AA2

Opis i Kluczowe Cechy

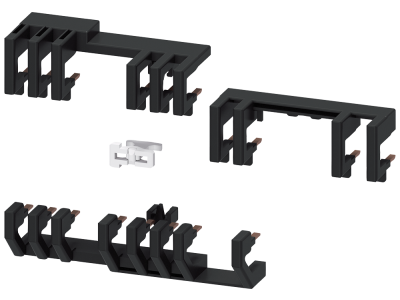

Zestaw montażowy okablowania Siemens 3RA2913-2AA2 to kompletny moduł łączący połączenia elektryczne i mechaniczne dla rozruszników nawrotnych wielkości S00 w systemie SIRIUS. Wyposażony w przyłącze sprężynowe oraz mechaniczną blokadę, zapewnia szybki i niezawodny montaż oraz eliminację ryzyka jednoczesnego załączenia styczników. Idealne rozwiązanie do budowy bezpiecznych układów sterowania w przemyśle.

• Przyłącze sprężynowe: Umożliwia beznarzędziowe, pewne i odporne na wibracje łączenie przewodów, skracając czas instalacji.
• Mechaniczna blokada: Zapobiega jednoczesnemu załączeniu obu styczników w układzie nawrotnym, co jest kluczowe dla bezpieczeństwa maszyn.
• Dedykowany do rozruszników S00: Idealne dopasowanie do styczników i rozruszników serii SIRIUS o wielkości S00, zapewniające kompatybilność mechaniczną i elektryczną.
• Modułowa konstrukcja SIRIUS: Łatwo integruje się z innymi elementami systemu (przekaźniki przeciążeniowe, łączniki bezpieczeństwa), umożliwiając elastyczne rozbudowywanie instalacji.
• W zestawie wszystkie elementy montażowe: Oszczędza czas przy projektowaniu – nie trzeba dobierać dodatkowych części.

Zgodność z Normami

Produkt jest zgodny z europejskimi normami bezpieczeństwa i standardami DIN stosowanymi w aparaturze łączeniowej. Posiada certyfikat CE, potwierdzający spełnienie wymogów Unii Europejskiej.

Zastosowanie

Zestaw montażowy Siemens 3RA2913-2AA2 został zaprojektowany z myślą o układach sterowania silnikami, w szczególności tam, gdzie wymagana jest nawrotna praca napędów. Sprawdzi się w różnych gałęziach przemysłu.

• Sterowanie nawrotne silników w maszynach produkcyjnych (transport, obróbka, pakowanie).
• Budowa rozdzielnic sterowniczych w automatyce budynkowej (wentylatory, pompy, bramy).
• Układy zabezpieczeń wymagające mechanicznego blokowania styczników (np. w windach, suwnicach).
• Rozbudowa istniejących instalacji SIRIUS – prosty montaż bez konieczności zmian w okablowaniu.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Zestaw montuje się na szynie DIN TH35. Przyłącza sprężynowe należy łączyć z przewodami o odpowiednim przekroju dobranym do prądu obwodu. Moment dokręcania (jeśli występują zaciski śrubowe) – zgodnie z dokumentacją producenta. Nie przekraczać parametrów znamionowych styczników.

FAQ

• Czy zestaw zawiera kable lub przewody? Nie, zestaw 3RA2913-2AA2 obejmuje wyłącznie elementy montażowe (przyłącze sprężynowe, blokadę mechaniczną oraz niezbędne akcesoria). Przewody należy dobrać oddzielnie do wymaganego przekroju i długości.
• Czy blokada mechaniczna działa również w przypadku awarii zasilania? Tak, blokada ma charakter czysto mechaniczny – nawet przy zaniku napięcia fizycznie uniemożliwia jednoczesne włączenie dwóch styczników, co zwiększa bezpieczeństwo pracy.
• Czy zestaw pasuje do rozruszników innych rozmiarów SIRIUS (np. S0, S2)? Nie, jest dedykowany wyłącznie do wielkości S00. Do innych rozmiarów należy stosować odpowiednie zestawy z serii 3RA2913 (np. 3RA2913-2AA1 dla S0).
