WIRE CONNECTOR W. CONTROL WIRE TAP 4 PC. | 3VA9114-0JG11 Siemens

Alternatywny kod produktu: 3VA91140JG11

Opis i Kluczowe Cechy

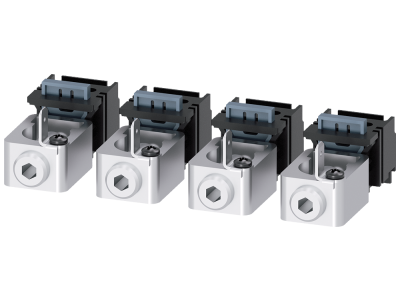

Zacisk przyłączeniowy Siemens 3VA9114-0JG11 to dedykowane akcesorium do wyłączników kompaktowych serii 3VA10/11. Umożliwia bezpieczne i wygodne podłączanie przewodów okrągłych o przekroju od 10 do 95 mm², a wbudowane złącze napięciowe przewodu pomocniczego pozwala na pobranie napięcia do układów sterowania lub sygnalizacji bez potrzeby stosowania dodatkowych listew zaciskowych. Zestaw zawiera 4 sztuki.

• Zakres przekrojów przewodów 10…95 mm²: umożliwia elastyczne łączenie przewodów o dużym obciążeniu, zapewniając pewny i trwały styk elektryczny.
• Złącze napięciowe przewodu pomocniczego: pozwala na wygodne wyprowadzenie napięcia dla sterowania, sygnalizacji lub zasilania elementów pomocniczych bez ingerencji w główny obwód.
• Dedykowany do wyłączników kompaktowych Siemens 3VA10/11: gwarantuje idealne dopasowanie mechaniczne i elektryczne, skracając czas montażu i minimalizując ryzyko błędów.
• Zestaw 4 sztuk: kompletny do zastosowania na kilku biegunach wyłącznika, co usprawnia prace instalacyjne.
• Solidna konstrukcja i łatwy montaż: zacisk został zaprojektowany z myślą o szybkim i pewnym podłączeniu przewodów bez potrzeby stosowania specjalistycznych narzędzi (zgodnie z instrukcją producenta).

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jako oryginalne akcesorium Siemens gwarantuje pełną zgodność z wyłącznikami serii 3VA.

Zastosowanie

Zacisk przyłączeniowy 3VA9114-0JG11 jest przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest bezpieczne podłączenie przewodów o dużym przekroju oraz wyprowadzenie napięcia dla układów pomocniczych.

• Podłączanie przewodów głównych do wyłączników kompaktowych Siemens 3VA10/11 w instalacjach przemysłowych i budynkowych.
• Pobór napięcia dla styczników, przekaźników, sygnalizatorów lub sterowników PLC bezpośrednio z zacisków wyłącznika.
• Zasilanie układów automatyki budynkowej i systemów sterowania oświetleniem lub wentylacją.
• Wykorzystanie w serwisie i modernizacji istniejących rozdzielnic, gdzie konieczne jest zachowanie zgodności z oryginalnymi komponentami.

Wskazówki Montażowe

Montaż może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Zacisk montuje się zgodnie z dokumentacją techniczną wyłącznika 3VA. Przewody należy wprowadzić do zacisku, a następnie dokręcić śruby momentem określonym przez producenta. Przekrój przewodów dobierz do prądu obciążenia. Nie wolno przekraczać zakresu 10–95 mm².

FAQ

• Czy zacisk posiada podświetlenie LED? Nie, jest to element przyłączeniowy bez funkcji sygnalizacji świetlnej. Do sygnalizacji należy zastosować osobny wskaźnik.
• Jaki jest stopień ochrony (IP) tego zacisku? Producent nie podaje konkretnego stopnia IP. Standardowo w rozdzielnicach aparatura modułowa posiada IP20. Po zamontowaniu wewnątrz rozdzielnicy ochronę zapewnia obudowa.
• Czy można stosować przewody aluminiowe? Dane producenta określają przewody okrągłe miedziane 10–95 mm². W przypadku przewodów aluminiowych zalecamy konsultację z dokumentacją techniczną i stosowanie odpowiednich past antykorozyjnych.
