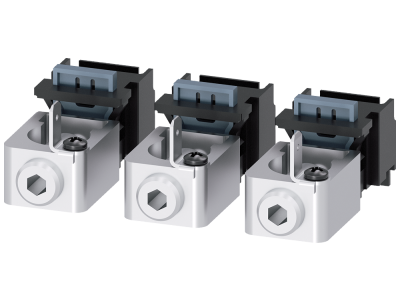

Zacisk przyłączeniowy TA1.1 8 AWG-3/0 ze złączem napięciowym przewodu pomocniczego, 3 szt. | 3VA9133-0JG11 Siemens

Alternatywny kod produktu: 3VA91330JG11

Opis i Kluczowe Cechy

Zacisk przyłączeniowy TA1.1 (symbol 3VA9133-0JG11) w pakiecie 3 sztuk to akcesorium dedykowane do wyłączników kompaktowych serii 3VA. Zapewnia pewne i zgodne z normami połączenie przewodów o przekroju od 8 AWG do 3/0 (od 8,4 mm² do 95 mm²) z dodatkowym złączem napięciowym przewodu pomocniczego. Umożliwia szybki montaż i spełnia wymagania techniczne dla instalacji elektrycznych.

• Zakres przekrojów przewodów: Od 8 AWG (8,4 mm²) do 3/0 (95 mm²) – uniwersalne rozwiązanie dla różnych typów instalacji.
• Złącze napięciowe przewodu pomocniczego: Umożliwia podłączenie dodatkowych obwodów sterujących lub pomiarowych bez konieczności stosowania dodatkowych akcesoriów.
• Pakiet 3 sztuk: Wystarczająca ilość do standardowych aplikacji w rozdzielnicach niskiego napięcia.
• Materiał i konstrukcja: Wytrzymała budowa zapewniająca stabilność połączenia i długą żywotność w trudnych warunkach eksploatacyjnych.
• Kompatybilność z serią 3VA: Zaprojektowany do współpracy z wyłącznikami kompaktowymi 3VA, gwarantując pełną zgodność i bezpieczeństwo instalacji.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących techniki przyłączeniowej w instalacjach niskiego napięcia. Został zaprojektowany zgodnie z dyrektywami Unii Europejskiej i posiada oznaczenie CE. Dostosowany do standardów technicznych dla wyłączników kompaktowych.

Zastosowanie

Zaciski TA1.1 znajdują zastosowanie w instalacjach elektrycznych niskiego napięcia, szczególnie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów głównych i pomocniczych.

• Przyłączanie przewodów w rozdzielnicach niskiego napięcia z wyłącznikami kompaktowymi serii 3VA.
• Montaż w szafach sterowniczych i aparatury modułowej, gdzie wymagane jest dodatkowe złącze napięciowe.
• Instalacje przemysłowe i budowlane, gdzie niezbędna jest szybka i niezawodna technika przyłączeniowa.
• Wyposażenie nowych instalacji lub modernizacja istniejących układów zasilających.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód należy odpowiednio przygotować – usunąć izolację na wymaganej długości, oczyścić i upewnić się, że średnica mieści się w zakresie podanym przez producenta. Zacisk należy dokręcić z odpowiednim momentem, zgodnie z dokumentacją techniczną, aby zapewnić pewne połączenie bez ryzyka poluzowania lub przegrzania.

FAQ

• Do jakich wyłączników kompaktowych jest dedykowany ten zacisk? Zacisk TA1.1 jest przeznaczony do współpracy z wyłącznikami kompaktowymi serii 3VA, w szczególności modelami 3VA41 i 3VA51.
• Jaki jest maksymalny moment dokręcania zacisku? Dokładna wartość momentu nie została podana w danych produktu – należy zapoznać się z dokumentacją techniczną wyłącznika kompaktowego lub kartą katalogową zacisku.
• Czy zacisk nadaje się do przewodów aluminiowych? Zakres przekrojów 8 AWG-3/0 obejmuje zarówno przewody miedziane, jak i aluminiowe, jednak należy upewnić się, że materiał przewodu jest kompatybilny z wymaganiami instalacji i normami.
