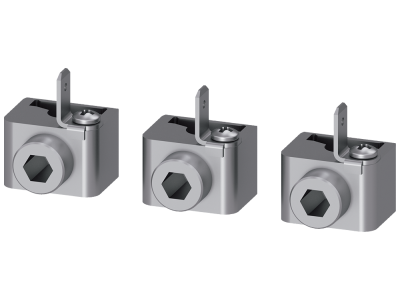

Zacisk przyłączeniowy do przewodów okrągłych z odejściem napięciowym przewodu pomoc. 3 szt, do: 3VA1 | 3VA9113-0JG10 Siemens

Alternatywny kod produktu: 3VA91130JG10

Opis i Kluczowe Cechy

Zacisk przyłączeniowy 3VA9113-0JG10 (symbol 3VA9113-0JG10) to akcesorium montowane w technice przyłączeniowej wyłączników kompaktowych z serii 3VA. Przeznaczony do przewodów okrągłych o przekroju 1,5–10 mm², wyposażony w złącze napięciowe dla przewodu pomocniczego. Pozwala na elastyczne i bezpieczne doprowadzenie napięcia sterującego lub sygnału. Pakowany po 3 sztuki, zapewnia kompletne rozwiązanie do standardowych instalacji.

• Zakres przekrojów 1,5–10 mm²: Uniwersalność zastosowania – od cienkich przewodów sterowniczych po grubsze obwody główne w instalacjach niskonapięciowych.
• Złącze napięciowe przewodu pomocniczego: Umożliwia bezpośrednie podłączenie przewodów sterujących lub sygnałowych, eliminując konieczność stosowania dodatkowych adapterów.
• Kompatybilność z wyłącznikami kompaktowymi 3VA10/11: Precyzyjne dopasowanie do szyny przyłączeniowej, gwarantujące pewny i stabilny montaż.
• Pakiet 3 sztuki: Wystarczająca ilość do standardowych aplikacji w rozdzielnicach, szafach sterowniczych lub skrzynkach przyłączeniowych.
• Szybki montaż bez narzędzi: Prosta konstrukcja zacisku ułatwia jego instalację i demontaż podczas konserwacji lub modyfikacji obwodu.

Zgodność z Normami

Zacisk spełnia wymagania dyrektyw unijnych oraz norm dla niskonapięciowych urządzeń elektrycznych. Został zaprojektowany zgodnie ze standardami technicznymi obowiązującymi w aparaturze modułowej, posiada deklarację zgodności CE.

Zastosowanie

Zacisk przyłączeniowy 3VA9113-0JG10 znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest pewne i bezpieczne doprowadzenie napięcia sterującego do wyłączników kompaktowych lub innych aparatów modułowych.

• Podłączenie obwodów sterowniczych w rozdzielnicach niskiego napięcia – np. sygnałów z czujników lub przycisków.
• Elastyczne doprowadzenie napięcia pomocniczego w szafach sterowniczych maszyn przemysłowych.
• Skompletowanie instalacji z wyłącznikami kompaktowymi 3VA10/11 w systemach zasilania i ochrony obwodów.
• Modernizacja istniejących instalacji poprzez wymianę starych zacisków na rozwiązania zgodne z aktualnymi wymaganiami technicznymi.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Zacisk należy osadzić w szynie przyłączeniowej wyłącznika kompaktowego 3VA, upewniając się o prawidłowym położeniu i zablokowaniu. Przewody okrągłe oczyszczone z izolacji (ok. 8–10 mm) należy wprowadzić do zacisku i dokręcić śrubę z zalecanym momentem (szczegóły w dokumentacji producenta). Przewód pomocniczy podłączyć do dedykowanego złącza napięciowego, zachowując odpowiednią kolejność faz. Po montażu sprawdzić pewność połączenia i brak luzów.

FAQ

• Do jakich wyłączników kompaktowych pasuje ten zacisk? Zacisk 3VA9113-0JG10 jest kompatybilny z wyłącznikami kompaktowymi serii 3VA10 i 3VA11, przeznaczonymi do niskonapięciowych instalacji elektrycznych.
• Czy zacisk wymaga użycia specjalistycznego narzędzia do montażu? Nie – zacisk zaprojektowany jest do szybkiego montażu ręcznego, choć do dokręcenia śruby zaleca się użycie wkrętaka o odpowiedniej szerokości.
• Jaki jest maksymalny prąd, jaki może przenosić ten zacisk? Maksymalny prąd nie został określony w dostępnych danych. Prąd znamionowy zależy od parametrów wyłącznika kompaktowego, w którym zacisk jest stosowany – należy zapoznać się z dokumentacją techniczną urządzenia.
