Zacisk przyłączeniowy do przewodów okrągł. TC1.1 14 American Wire Gauge-2/0 miedz. 3 szt.do 3VA41/51 | 3VA9133-0JK11 Siemens

Alternatywny kod produktu: 3VA91330JK11

Opis i Kluczowe Cechy

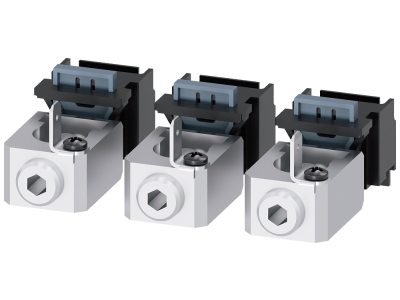

Zacisk przyłączeniowy TC1.1 (symbol 3VA9133-0JK11) w zestawie 3 sztuki to akcesorium dedykowane do przewodów okrągłych w zakresie 14 AWG-2/0 Cu (miedź). Wyposażone w złącze napięciowe dla przewodu pomocniczego, stanowią niezbędny element montażowy w aparatach serii 3VA41 i 3VA51. Zapewnia pewne i trwałe połączenie elektryczne w instalacjach przemysłowych.

• Zakres przewodów 14 AWG-2/0 Cu: Kompatybilny z szerokim spektrum średnic miedzianych przewodów okrągłych, od 2,08 mm² do 33,6 mm².
• Złącze napięciowe przewodu pomocniczego: Umożliwia podłączenie dodatkowego przewodu sygnałowego lub pomiarowego bez zakłócania głównego obwodu zasilającego.
• Materiał miedziany z powłoką cynową: Wysoka przewodność elektryczna i odporność na korozję, gwarantująca długotrwałe, niezawodne połączenie.
• Zestaw 3 sztuki: Optymalna ilość do standardowych aplikacji w aparatach 3VA41/51.
• Przeznaczenie do serii 3VA41/51: Zgodność konstrukcyjna i funkcjonalna z aparatami modułowymi tej serii.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z normami VDE oraz IEC.

Zastosowanie

Zaciski TC1.1 znajdują zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest pewne i trwałe połączenie przewodów okrągłych w aparatach modułowych.

• Podłączenie przewodów zasilających i sygnałowych w aparatach serii 3VA41 i 3VA51.
• Stosowanie w instalacjach przemysłowych, maszynach i urządzeniach wymagających separacji obwodów pomocniczych.
• Aplikacje wymagające dodatkowego punktu pomiarowego lub sygnalizacyjnego.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Zacisk należy dokręcić z zalecanym momentem obrotowym (szczegółowe dane znajdują się w dokumentacji aparatu 3VA41/51). Upewnić się, że przewód jest prawidłowo wprowadzony i osadzony w zacisku, a izolacja nie jest uszkodzona. Po montażu sprawdzić pewność połączenia i braku luzów.

FAQ

• Czy zacisk TC1.1 nadaje się do przewodów aluminiowych? Nie, zacisk jest przeznaczony wyłącznie do przewodów miedzianych (Cu) w zakresie 14 AWG-2/0.
• Jakie jest zalecane narzędzie do montażu? Do montażu należy użyć odpowiedniego klucza dynamometrycznego dostosowanego do momentu obrotowego określonego w dokumentacji aparatu 3VA41/51.
• Czy zacisk można stosować w warunkach zewnętrznych? Zacisk nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie wyłącznie w suchych pomieszczeniach wewnętrznych.
