Wieszak trapezowy WT180FI11 | 731018 Baks

Opis i Kluczowe Cechy

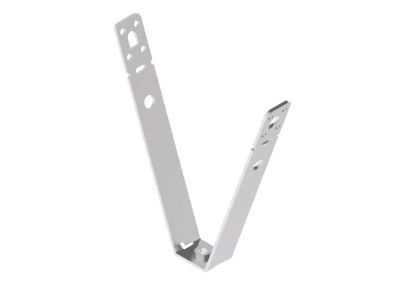

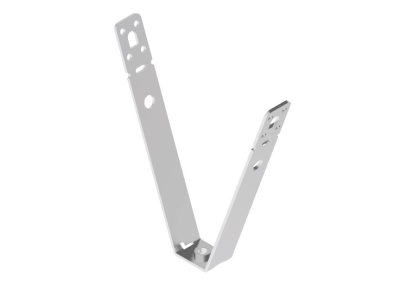

Wieszak trapezowy WT180FI11 marki BAKS to profesjonalny element montażowy zaprojektowany z myślą o tworzeniu stabilnych i bezpiecznych systemów podwieszeń tras kablowych. Produkt charakteryzuje się wysoką wytrzymałością mechaniczną, co jest kluczowe przy prowadzeniu ciężkich wiązek przewodów w instalacjach przemysłowych i komercyjnych. Wykonanie ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09) gwarantuje długotrwałą ochronę antykorozyjną, co pozwala na eksploatację elementu wewnątrz budynków o standardowej wilgotności bez ryzyka degradacji strukturalnej.

• Otwór montażowy FI11: Przystosowany do współpracy z prętami gwintowanymi o średnicy M10, co zapewnia uniwersalność i łatwość dopasowania do standardowych systemów zawieszeń.

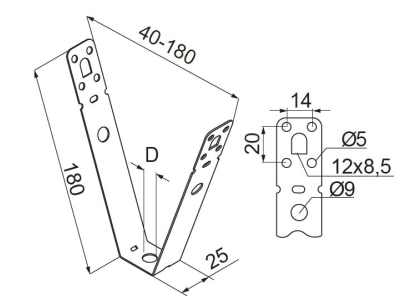

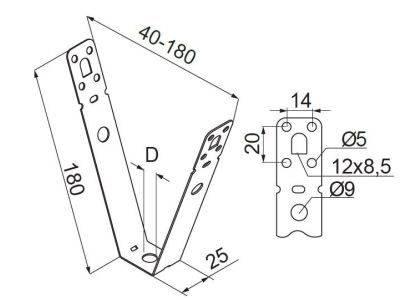

• Wysokość 180 mm: Optymalna długość ramion wieszaka pozwala na swobodne manewrowanie i dystansowanie trasy od konstrukcji nośnej.
• Materiał: Wysokogatunkowa stal ocynkowana zapewniająca doskonały stosunek masy własnej do nośności dopuszczalnej.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które obowiązują w branży elektroinstalacyjnej. Proces cynkowania metodą Sendzimira jest zgodny z normą PN-EN 10346:2015-09, co potwierdza wysoką jakość powłoki ochronnej. Wieszak WT180FI11 spełnia wymagania techniczne niezbędne do stosowania w profesjonalnych systemach tras kablowych BAKS, co ułatwia proces odbioru technicznego instalacji przez inspektorów nadzoru.

Zastosowanie

Wieszak trapezowy WT180FI11 znajduje szerokie zastosowanie w budownictwie ogólnym oraz przemysłowym. Jest dedykowany przede wszystkim do:

• Podwieszania korytek kablowych, drabin oraz rur instalacyjnych do blach trapezowych dachów i stropów.
• Tworzenia wielopoziomowych magistrali kablowych w halach magazynowych i produkcyjnych.
• Montażu systemów wentylacyjnych i klimatyzacyjnych wymagających stabilnego punktu podparcia.
• Instalacji w obiektach o dużej kubaturze, gdzie wymagana jest precyzyjna regulacja wysokości zawieszenia tras.

Wskazówki Montażowe

Podczas montażu wieszaka WT180FI11 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór łączników: Do mocowania wieszaka do blachy trapezowej zaleca się stosowanie dedykowanych śrub lub nitów o odpowiedniej wytrzymałości na ścinanie.
• Pręt gwintowany: Otwór o średnicy 11 mm jest idealnie dopasowany do pręta M10. Należy pamiętać o zastosowaniu podkładek powiększonych oraz nakrętek kontrujących, aby zapobiec poluzowaniu się konstrukcji pod wpływem drgań.
• Obciążenie: Należy przestrzegać dopuszczalnych obciążeń roboczych określonych w katalogu producenta dla danego typu blachy trapezowej, do której mocowany jest wieszak.
• Narzędzia: Do montażu zaleca się użycie kluczy dynamometrycznych w celu zapewnienia powtarzalnego momentu dokręcania elementów złącznych.

FAQ

• Czy wieszak WT180FI11 można stosować na zewnątrz budynków? Standardowa powłoka cynkowana metodą Sendzimira jest przeznaczona do środowisk o niskiej korozyjności (wnętrza budynków). W przypadku montażu zewnętrznego zaleca się konsultację w celu dobrania wersji z cynkiem ogniowym lub wykonanej ze stali nierdzewnej.
• Jaka jest maksymalna średnica pręta, który przejdzie przez otwór? Otwór FI11 pozwala na swobodne przełożenie pręta gwintowanego M10.
• Czy produkt posiada atesty ppoż? Systemy BAKS są testowane pod kątem podtrzymania funkcji E30-E90, jednak konkretna konfiguracja montażowa musi być zgodna z wytycznymi zawartymi w aprobacie technicznej dla danego systemu ognioodpornego.
