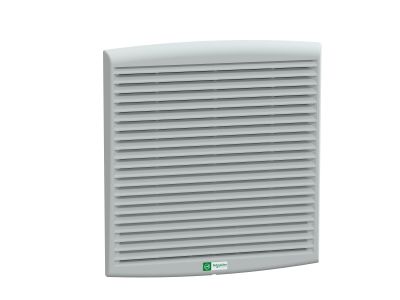

Wentylator z kratką 560 m3/h IP54 230VAC ClimaSys | NSYCVF560M230PF Schneider Electric

Opis i Kluczowe Cechy

Wentylator Schneider Electric z serii ClimaSys CV o numerze katalogowym NSYCVF560M230PF to zaawansowane rozwiązanie w dziedzinie zarządzania termicznego wewnątrz obudów i szaf sterowniczych. Urządzenie charakteryzuje się wyjątkową wydajnością, oferując wolny przepływ powietrza na poziomie 562 m³/h przy częstotliwości 50 Hz oraz aż 586 m³/h przy 60 Hz. Dzięki zastosowaniu standardowego filtra, wentylator skutecznie chroni wrażliwe komponenty elektroniczne przed przegrzaniem, co bezpośrednio przekłada się na dłuższą żywotność aparatury modułowej i automatyki przemysłowej.

• Wysoka wydajność: Przepływ powietrza przekraczający 560 m³/h zapewnia szybką wymianę ciepła nawet w gęsto upakowanych szafach.
• Stopień ochrony IP54: Konstrukcja urządzenia gwarantuje ochronę przed pyłem oraz bryzgami wody, co pozwala na bezpieczną pracę w wymagających warunkach przemysłowych.
• Zasilanie 230VAC: Standardowe napięcie zasilania prądem przemiennym ułatwia integrację z większością systemów zasilania w rozdzielnicach.
• Zgodność systemowa: Produkt jest w pełni kompatybilny z gamami Multifix TED oraz P25M, co ułatwia projektowanie i montaż.

Zgodność z Normami

Wentylator ClimaSys został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości, które są wymagane w nowoczesnym przemyśle. Posiada certyfikację potwierdzającą stopień ochrony IP54, co oznacza, że obudowa chroni wnętrze szafy przed wnikaniem pyłu w ilościach zakłócających pracę oraz przed kroplami wody padającymi pod dowolnym kątem. Urządzenie spełnia dyrektywy niskonapięciowe oraz normy kompatybilności elektromagnetycznej, co jest kluczowe dla stabilnej pracy systemów sterowania PLC i aparatury pomiarowej.

Zastosowanie

Głównym przeznaczeniem wentylatora NSYCVF560M230PF jest wymuszona wentylacja szaf sterowniczych, rozdzielnic elektrycznych oraz obudów IT. Jest to rozwiązanie idealne dla:

• Przemysłu ciężkiego: Gdzie wysokie obciążenie prądowe generuje znaczne ilości ciepła.
• Automatyki budynkowej: Zapewniając optymalne warunki pracy dla sterowników i zasilaczy.
• Centrów danych: Wspierając chłodzenie pasywne w szafach rackowych.
• Producentów maszyn (OEM): Jako niezawodny komponent systemu chłodzenia wbudowanego w maszyny produkcyjne.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania deklarowanej wydajności i stopnia ochrony IP54. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Lokalizacja: Wentylator najlepiej montować w dolnej części szafy (jako nawiew) lub w górnej (jako wyciąg), współpracując z odpowiednią kratką wylotową, aby wymusić optymalny obieg powietrza.
• Kierunek przepływu: Należy upewnić się, że strzałka kierunkowa na obudowie odpowiada planowanemu kierunkowi tłoczenia powietrza.
• Konserwacja filtra: Standardowy filtr powinien być regularnie sprawdzany i czyszczony lub wymieniany, aby uniknąć spadku wydajności przepływu powietrza.
• Podłączenie elektryczne: Prace powinny być wykonywane przy odłączonym napięciu przez wykwalifikowanego elektryka, z zachowaniem odpowiednich momentów dokręcania zacisków.

FAQ

• Czy wentylator może pracować w poziomie? Tak, konstrukcja łożyskowania pozwala na montaż w różnych orientacjach, jednak najskuteczniejszą wymianę ciepła uzyskuje się przy montażu pionowym na ściankach bocznych lub drzwiach szafy.
• Jak często należy wymieniać filtr? Częstotliwość wymiany zależy od zapylenia w miejscu instalacji. Zaleca się inspekcję filtra co 3-6 miesięcy.
• Czy zestaw zawiera kratkę zewnętrzną? Tak, produkt jest dostarczany jako kompletny moduł wentylacyjny z kratką i filtrem standardowym.
