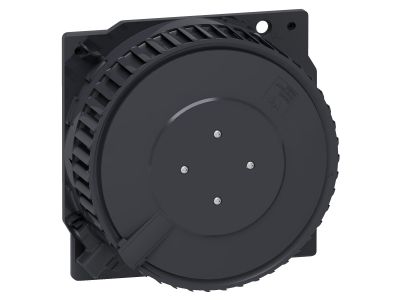

Wentylator Heavy Duty bez kratki (fanbox) 550 m3/h 230VAC ClimaSys | NSYCVF550M230FB Schneider Electric

Opis i Kluczowe Cechy

Wentylator Heavy Duty bez kratki (fanbox) ClimaSys o symbolu NSYCVF550M230FB to wydajny element systemu wentylacji szaf sterowniczych i rozdzielczych, zaprojektowany z myślą o zastosowaniach ciężkich. Charakteryzuje się przepływem powietrza 550 m³/h (przy 60 Hz) i zasilaniem 230 VAC, co zapewnia skuteczne odprowadzanie ciepła z wnętrza szafy, chroniąc wrażliwe podzespoły przed przegrzaniem. Przeznaczony do montażu w płycie szafy – wymaga zastosowania zewnętrznej kratki i filtra (brak w zestawie).

• Przepływ powietrza 550 m³/h (60 Hz): Wydajne chłodzenie szaf o dużym obciążeniu cieplnym, pozwalające utrzymać temperaturę pracy aparatury w bezpiecznym zakresie.
• Napięcie zasilania 230 VAC: Łatwe wpięcie w standardową sieć elektryczną bez konieczności stosowania dodatkowych transformatorów.
• Konstrukcja Heavy Duty: Przystosowana do pracy w trudnych warunkach przemysłowych – zwiększona odporność na wibracje, kurz i wahania temperatury.
• Kompatybilność z szafami Spacial S3HD, Spacial SFHD, Thalassa PHD: Gotowe punkty montażowe i uszczelnienia ułatwiające instalację oraz zapewniające szczelność w połączeniu z odpowiednim filtrem.
• Certyfikaty CE, CSA, UL 508A: Potwierdzona zgodność z międzynarodowymi normami bezpieczeństwa i jakości, co gwarantuje bezawaryjną pracę w instalacjach przemysłowych.

Zgodność z Normami

Produkt posiada certyfikację CE, CSA (zgodnie z CSA C22.2) oraz UL 508A, a także spełnia wymagania dyrektywy projektowania proekologicznego 2009/125/EC. Oznacza to, że wentylator został zaprojektowany i przebadany pod kątem bezpieczeństwa użytkowania, efektywności energetycznej oraz kompatybilności z systemami szaf sterowniczych w różnych regionach świata.

Zastosowanie

Wentylator Heavy Duty ClimaSys dedykowany jest przede wszystkim do wymuszonego obiegu powietrza w szafach rozdzielczych i sterowniczych narażonych na wysokie obciążenie cieplne, zapylenie lub wilgoć. Idealnie sprawdza się w automatyce przemysłowej, energetyce i wszędzie tam, gdzie wymagane jest niezawodne chłodzenie przy zachowaniu ciągłości procesów.

• Chłodzenie szaf sterowniczych z przetwornicami częstotliwości, zasilaczami UPS lub ciężkimi stycznikami – eliminacja ryzyka przegrzania.
• Wentylacja rozdzielnic w halach produkcyjnych, gdzie występują podwyższone temperatury i zanieczyszczenia – wydłużenie żywotności aparatury.
• Montaż w szafach zewnętrznych (np. Thalassa PHD) w trudnych warunkach atmosferycznych – w połączeniu z filtrem zapewnia ochronę przed wnikaniem wilgoci i pyłów.
• Modernizacja istniejących układów chłodzenia – zamiana na wentylator Heavy Duty bez kratki umożliwia indywidualny dobór klasy filtracji.

Wskazówki Montażowe

Montaż wentylatora może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie zasilania. Wentylator przeznaczony jest do montażu w płycie szafy (wycięcie zgodnie z rysunkiem producenta) – nie zawiera kratki ani filtra, które należy dobrać oddzielnie, uwzględniając stopień ochrony IP docelowej szafy. Przekrój przewodów oraz zabezpieczenie nadprądowe dobrać do prądu znamionowego silnika (wartość podana na tabliczce znamionowej). Należy przestrzegać momentu dokręcania śrub zgodnie z dokumentacją techniczną. Nie zasłaniać otworów wentylacyjnych – zachować minimalne odstępy od innych komponentów.

FAQ

• Czy wentylator jest kompletny – potrzebuję dodatkowych elementów? Wentylator dostarczany jest bez kratki i filtra. Należy osobno zakupić dedykowany zestaw filtracyjny (np. kratkę wentylacyjną + wkład filtracyjny) dopasowany do grubości ścianki szafy i wymaganego stopnia ochrony.
• Jaki jest rzeczywisty przepływ powietrza przy 50 Hz (Europa)? Producent podaje przepływ 550 m³/h przy częstotliwości 60 Hz. Dla sieci 50 Hz wydajność będzie niższa – w celu dokładnego oszacowania zalecamy kontakt z działem technicznym lub dobór na podstawie charakterystyki wentylatora.
• Czy wentylator można montować w szafach innych producentów? Wentylator opracowany został z myślą o szafach Spacial S3HD, Spacial SFHD oraz Thalassa PHD. W przypadku innych typów szaf należy sprawdzić zgodność wymiarów wycięcia oraz sposób mocowania – możliwe, że konieczne będzie zastosowanie adaptera.
