Wentylator filtrujący 61m3/h, 230VAC, IP54 EF200R5 EF200R5 | EF200R5 Hoffman (Eldon)

Opis i Kluczowe Cechy

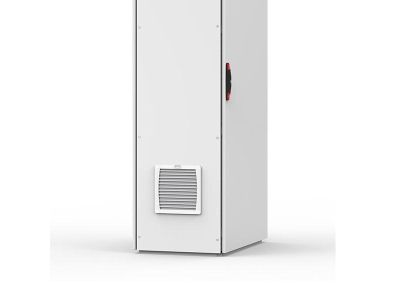

Wentylator filtrujący Hoffman (Eldon) o oznaczeniu EF200R5 to zaawansowane rozwiązanie dedykowane do wymuszonej wentylacji szaf sterowniczych i obudów elektro-technicznych. Urządzenie charakteryzuje się wydajnością swobodnego przepływu powietrza na poziomie 61 m³/h, co pozwala na efektywne odprowadzanie ciepła generowanego przez komponenty aktywne, takie jak falowniki, styczniki czy zasilacze. Zasilanie napięciem 230V AC zapewnia kompatybilność ze standardowymi sieciami przemysłowymi bez konieczności stosowania dodatkowych transformatorów.

• System montażu Click-In: Specjalne zatrzaski pozwalają na błyskawiczną instalację w wycięciu obudowy bez użycia narzędzi śrubowych, co znacząco redukuje czas prefabrykacji rozdzielnic.
• Wysoka odporność materiałowa: Pokrywa przednia została wykonana z termoplastycznego tworzywa metodą wtryskową, spełniając rygorystyczną normę samogaśnięcia UL94V-0, co podnosi poziom bezpieczeństwa pożarowego instalacji.
• Ochrona IP54 / Type 12: Konstrukcja skutecznie zapobiega przedostawaniu się pyłu oraz bryzgów wody do wnętrza obudowy, chroniąc wrażliwą elektronikę przed awariami i przestojami.
• Elastyczność konfiguracji: Możliwość regulacji kierunku przepływu powietrza oraz pozycji przyłączenia elektrycznego pozwala na optymalne dopasowanie do architektury wnętrza szafy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi. Posiada certyfikację potwierdzającą stopień ochrony IP54 oraz Type 12 (według klasyfikacji NEMA), co czyni go odpowiednim do zastosowań w wymagających środowiskach produkcyjnych. Materiał obudowy zgodny z klasą palności UL94V-0 gwarantuje, że w przypadku wystąpienia łuku elektrycznego lub przegrzania, element nie będzie podtrzymywał płomienia. Wykończenie w standardowym kolorze RAL 7035 zapewnia pełną spójność estetyczną z większością szaf sterowniczych dostępnych na rynku.

Zastosowanie

Wentylator EF200R5 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz energetyki zawodowej. Jest idealnym wyborem do chłodzenia szaf sterowniczych pracujących w szerokim zakresie temperatur od -40 °C do +55 °C, co pozwala na jego montaż zarówno w nieogrzewanych halach, jak i w pobliżu procesów generujących wysokie temperatury. Dzięki skutecznej filtracji, urządzenie chroni przed osadzaniem się zanieczyszczeń na stykach przekaźników i radiatorach elektroniki mocy, co bezpośrednio przekłada się na wydłużenie żywotności całego systemu sterowania.

Wskazówki Montażowe

Instalacja wentylatora EF200R5 jest intuicyjna, jednak dla zachowania pełnej szczelności IP54 należy przestrzegać kilku zasad:

• Przygotowanie otworu: Należy wykonać wycięcie o wymiarach zgodnych z dokumentacją techniczną producenta, dbając o usunięcie zadziorów z krawędzi blachy.
• Montaż zatrzaskowy: Wentylator należy wcisnąć w otwór do momentu wyraźnego zablokowania się zatrzasków na ścianie obudowy.
• Podłączenie elektryczne: Przewody zasilające 230V AC powinny być podłączone zgodnie z oznaczeniami, z zachowaniem odpowiedniego momentu dokręcania zacisków, aby uniknąć rezystancji przejścia.
• Konserwacja: Dzięki otwieranej pokrywie przedniej, wymiana maty filtracyjnej nie wymaga demontażu całego urządzenia. Zaleca się regularną kontrolę stanu zabrudzenia filtra w celu utrzymania nominalnej wydajności 61 m³/h.

FAQ

1. Czy wentylator może pracować w temperaturach ujemnych?
Tak, urządzenie jest przystosowane do pracy w ekstremalnych warunkach, a jego zakres temperaturowy zaczyna się już od -40 °C.

2. Czy zestaw zawiera filtr?
Tak, produkt dostarczany jest jako kompletny zestaw składający się z wentylatora oraz jednej maty filtracyjnej zamontowanej pod pokrywą.

3. Jak zmienić kierunek przepływu powietrza?
Kierunek przepływu powietrza można dostosować poprzez odpowiedni montaż modułu wentylatora wewnątrz ramki, co pozwala na pracę w trybie nawiewu lub wyciągu (ssania).
