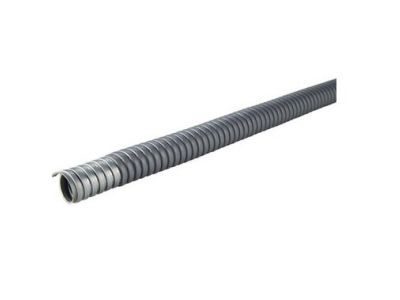

Wąż osłonowy stalowy SILVYN AS-P 16, PG16 17/21mm (50m) | 64400050 Lapp Kabel

Opis i Kluczowe Cechy

Wąż osłonowy stalowy SILVYN AS-P 16 (symbol 64400050) to elastyczna osłona kabli i przewodów wykonana z oplotu stalowego z profilem zazębiającym się. Dzięki średnicy wewnętrznej 17 mm i zewnętrznej 21 mm zapewnia ochronę dla wiązek przewodów o średnicy do ok. 16 mm w trudnych warunkach przemysłowych. Długość zwoju 50 m umożliwia prowadzenie instalacji na znacznym obszarze bez zbędnych łączeń.

• Wysoce odporny na ściskanie: konstrukcja stalowa przenosi duże obciążenia mechaniczne, chroniąc przewody przed zgnieceniem nawet w miejscach narażonych na przejazdy wózków czy nacisk konstrukcji.
• Podwyższona odporność mechaniczna: oplot stalowy uodparnia na przecięcia, przetarcia i uderzenia, co wydłuża żywotność instalacji w agresywnym środowisku.
• Giętki i elastyczny: profil zazębiający się umożliwia łatwe wyginanie węża pod różnymi kątami bez trwałych odkształceń, ułatwiając prowadzenie w ciasnych przestrzeniach.
• Odporność na wyrwanie: wytrzymałe połączenie oplotu z profilem zapobiega rozwarstwianiu się osłony pod wpływem sił rozciągających i drgań.
• Ochrona przed cieczami: szczelna struktura ogranicza wnikanie wody, olejów i innych płynów, co jest kluczowe w warunkach wilgotnych (np. mycie maszyn).

Zgodność z Normami

Wąż SILVYN AS-P 16 został zaprojektowany zgodnie z ogólnie przyjętymi standardami europejskimi dla osłon kablowych. Posiada oznaczenie CE i może być stosowany w instalacjach przemysłowych, które wymagają komponentów o deklarowanej odporności mechanicznej i środowiskowej. W przypadku zastosowań związanych z bezpieczeństwem elektrycznym należy kierować się obowiązującymi przepisami (np. normą IEC 60364).

Zastosowanie

Wąż osłonowy SILVYN AS-P 16 sprawdza się wszędzie tam, gdzie przewody muszą być chronione przed uszkodzeniami mechanicznymi, cieczami i trudnymi warunkami eksploatacji. Polecany do następujących scenariuszy:

• Ochrona przewodów w budowie maszyn i urządzeń – w strefach ruchu, drgań i kontaktu z materiałami sypkimi.
• Instalacje przemysłowe w halach produkcyjnych, magazynach i liniach technologicznych narażonych na uderzenia i ścieranie.
• Środowiska o podwyższonej wilgotności (przemywanie, kontakt z cieczami obróbkowymi) – np. w przemyśle spożywczym, chemicznym czy stacji uzdatniania.
• Technika automatyzacji – prowadzenie przewodów sterujących w szafach sterowniczych, puszkach przyłączeniowych i na ramionach robotów.

Wskazówki Montażowe

Montaż węża stalowego może wykonywać wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami (np. SEP w zakresie eksploatacji urządzeń elektroenergetycznych). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie we wszystkich obwodach, przez które prowadzone będą przewody w wężu. Wąż tnie się na żądaną długość za pomocą narzędzi przeznaczonych do stali (np. przecinak do rur, szlifierka kątowa z tarczą do metalu). Końcówki węża należy zabezpieczyć przed rozwarstwieniem – w tym celu stosuje się dedykowane dławnice PG16 lub złączki z gwintem PG16. Przekrój i rodzaj przewodów wewnątrz węża należy dobrać do obciążenia prądowego zgodnie z normą instalacyjną. Po zakończeniu montażu sprawdzić ciągłość mechaniczną i poprawność zamocowania węża.

FAQ

• Czy wąż SILVYN AS-P 16 jest odporny na wilgoć i zalanie? Konstrukcja z oplotem stalowym i profilem zazębiającym się zapewnia ochronę przed bryzgami i spływającymi cieczami (nie jest jednak całkowicie wodoszczelny). W przypadku długotrwałego zanurzenia zaleca się użycie węża z dodatkową osłoną lub dławnic o wyższej klasie IP.
• Jaka jest średnica wewnętrzna i zewnętrzna węża? Średnica wewnętrzna wynosi 17 mm, zewnętrzna 21 mm. Wielkość nominalna to 21. Wąż pasuje do dławnic i złączek o oznaczeniu PG16.
• Czy można stosować wąż na zewnątrz budynków? Wąż stalowy nie jest odporny na promieniowanie UV w stopniu gwarantowanym przez producenta (brak informacji w karcie). Do zastosowań zewnętrznych, w miejscach narażonych na bezpośrednie działanie słońca, należy stosować dodatkową osłonę lub wybrać wąż z powłoką UV.
