Warystorowy układ ochronny VGDILE250 DILEM | 010336 Eaton

Alternatywny kod produktu: VGDILE250

Opis i Kluczowe Cechy

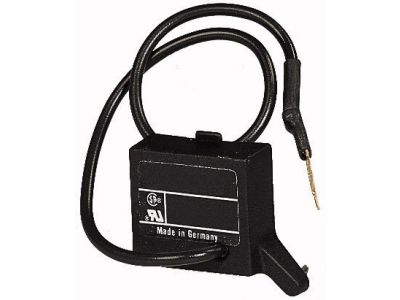

Warystorowy układ ochronny VGDILE250 (symbol 010336) to akcesorium przeznaczone do styczników serii DILEEM, DILEM i DILEM12 uruchamianych prądem przemiennym. Jego główne zadanie to tłumienie przepięć łączeniowych i ochrona cewki stycznika przed skutkami przepięć, co wydłuża żywotność urządzenia. Układ montowany jest bezpośrednio na styczniku, nie zajmując dodatkowego miejsca na szynie.

• Ochrona przed przepięciami: Wbudowany warystor skutecznie tłumi przepięcia powstające podczas wyłączania cewki stycznika, zapobiegając uszkodzeniom elementów sterujących.
• Dedykowany do styczników AC: Zaprojektowany specjalnie do styczników uruchamianych prądem przemiennym z serii DILEEM, DILEM i DILEM12, co gwarantuje optymalne dopasowanie.
• Łatwy montaż na styczniku: Układ mocuje się bezpośrednio do stycznika, nie wymaga dodatkowego okablowania ani osobnego miejsca na szynie DIN.
• Wydłuża żywotność stycznika: Redukcja przepięć zmniejsza zużycie styków i cewki, co przekłada się na dłuższą bezawaryjną pracę instalacji.
• Kompaktowa konstrukcja: Niewielkie rozmiary pozwalają na zachowanie zwartej zabudowy w rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Warystorowy układ ochronny VGDILE250 znajduje zastosowanie wszędzie tam, gdzie stosowane są styczniki serii DILEEM, DILEM i DILEM12 w obwodach prądu przemiennego. Sprawdza się szczególnie w następujących scenariuszach:

• Sterowanie silnikami elektrycznymi – ochrona styczników w układach rozruchu i zatrzymania.
• Sterowanie oświetleniem – tłumienie przepięć przy wyłączaniu cewek styczników w instalacjach oświetleniowych.
• Automatyka budynkowa – zabezpieczenie styczników w szafach sterowniczych systemów HVAC, bram, rolet.
• Układy przemysłowe – wszelkie aplikacje, w których występują styczniki AC i wymagana jest dodatkowa ochrona przed przepięciami łączeniowymi.

Wskazówki Montażowe

Montaż warystorowego układu ochronnego VGDILE250 powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Układ mocuje się bezpośrednio na styczniku zgodnie z instrukcją producenta. Należy upewnić się, że stycznik jest kompatybilny (serie DILEEM, DILEM, DILEM12). Przekrój przewodów oraz moment dokręcania zacisków powinny być zgodne z dokumentacją techniczną stycznika.

FAQ

• Czy warystorowy układ ochronny VGDILE250 można stosować ze stycznikami innych serii? Nie, produkt jest dedykowany wyłącznie do styczników serii DILEEM, DILEM i DILEM12 uruchamianych prądem przemiennym. Stosowanie z innymi typami może skutkować nieprawidłowym działaniem.
• Czy układ wymaga dodatkowego zasilania? Nie, jest to element pasywny, który nie pobiera energii. Działa wyłącznie podczas występowania przepięć, tłumiąc je poprzez warystor.
• Jaki jest stopień ochrony IP tego układu? Produkt nie posiada samodzielnego stopnia ochrony IP – jego obudowa wynika z obudowy stycznika, na którym jest montowany. W typowych zastosowaniach w rozdzielnicach przyjmuje się ochronę IP20 dla całej aparatury.
