Opis i Kluczowe Cechy

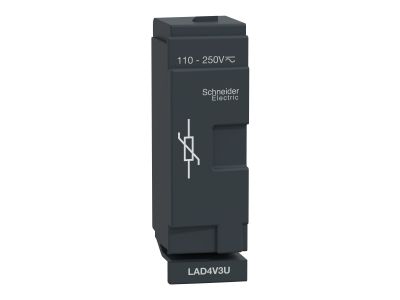

Warystor LAD4V3U z gamy TeSys to moduł tłumiący przeznaczony do współpracy ze stycznikami LC1D40A…D80A (3P) oraz LC1DT60A…DT80A (4P). Dzięki zakresowi napięcia 110/250 V skutecznie chroni obwody sterownicze przed przepięciami, wydłużając żywotność styków i zapewniając niezawodność instalacji. Montowany bezpośrednio na styczniku, nie wymaga dodatkowej przestrzeni w rozdzielnicy.

• Napięcie 110/250 V: szeroki zakres napięcia roboczego umożliwia stosowanie w różnych instalacjach sterowniczych – od niskiego napięcia do standardowych obwodów 230 V AC.
• Kompatybilność ze stycznikami TeSys: dopasowany do modeli LC1D40A…D80A (3P) oraz LC1DT60A…DT80A (4P), co gwarantuje łatwy montaż i pewne tłumienie przepięć.
• Moduł tłumiący (warystor): redukuje przepięcia łączeniowe powstające przy wyłączaniu cewek styczników, zabezpieczając układy elektroniczne i przekaźniki w szafie sterowniczej.
• Zwarta konstrukcja: montowany bezpośrednio na styczniku oszczędza miejsce na szynie TH35 – idealny do rozdzielnic o ograniczonej przestrzeni.
• Brak ingerencji w funkcję stycznika: moduł działa niezależnie, nie wpływa na parametry łączeniowe ani czas zadziałania stycznika.

Zgodność z Normami

Produkt spełnia wymogi dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z europejskimi normami dla aparatury łączeniowej i układów sterowniczych, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Warystor LAD4V3U stosuje się wszędzie tam, gdzie konieczne jest tłumienie przepięć generowanych przez cewki styczników w obwodach sterowania. Przeznaczony do montażu w szafach sterowniczych, rozdzielnicach oraz urządzeniach automatyki.

• Ochrona styków pomocniczych i modułów PLC przed przepięciami przy wyłączaniu styczników.
• Zabezpieczenie obwodów sterowania w układach napędowych (np. rozruch silników, sterowanie pompami).
• Redukcja zakłóceń elektromagnetycznych w instalacjach z wieloma stycznikami pracującymi w jednej szafie.
• Przedłużenie żywotności przekaźników i styczników w systemach HVAC, oświetleniowych i automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie warystora LAD4V3U może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Moduł mocuje się bezpośrednio do cewki stycznika zgodnie z instrukcją producenta. Należy upewnić się, że stycznik znajduje się na liście kompatybilnych modeli (LC1D40A…D80A, LC1DT60A…DT80A). Przekrój przewodów przyłączeniowych dobrać do obciążenia obwodu sterowania. Zawsze stosuj się do zaleceń montażowych zawartych w dokumentacji technicznej produktu.

FAQ

• Czy warystor LAD4V3U ma wbudowane podświetlenie LED? Nie, jest to moduł tłumiący oparty na warystorze – nie pełni funkcji sygnalizacyjnej ani podświetlenia. Jego zadaniem jest ochrona przed przepięciami.
• Jaki stopień ochrony (IP) ma ten moduł? W dostarczonych danych nie podano stopnia ochrony. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy charakteryzuje się ochroną IP20. Produkt należy instalować w szafie o odpowiedniej klasie IP dla danego środowiska.
• Czy warystor działa tylko przy wyłączaniu stycznika, czy też podczas załączania? Warystor tłumi przepięcia powstające głównie przy wyłączaniu cewki indukcyjnej (stycznika). Podczas załączania nie wpływa na pracę urządzenia – jego rezystancja jest bardzo wysoka w normalnym stanie i gwałtownie maleje dopiero po przekroczeniu napięcia progowego.
