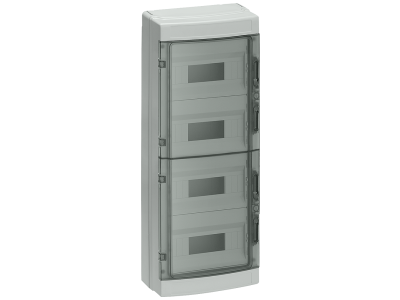

Rozdzielnica naścienna wersja natynkowa SIMBOX Universal WP, IP65 4-rzędowa 72DU bez listwy zacisków | 8GB1374-3 Siemens

Alternatywny kod produktu: 8GB13743

Opis i Kluczowe Cechy

Rozdzielnica natynkowa SIMBOX Universal WP (symbol 8GB1374-3) to czterorzędowa obudowa o pojemności 72 modułów DIN (1 moduł = 18 mm), zaprojektowana do pracy w trudnych warunkach środowiskowych. Dzięki stopniowi ochrony IP65 urządzenie jest pyłoszczelne i odporne na strugi wody, co umożliwia bezpieczny montaż na zewnątrz budynków oraz w pomieszczeniach wilgotnych. Model nie zawiera listwy zacisków – użytkownik może samodzielnie dobrać i zamontować odpowiednie wyposażenie, dopasowując rozdzielnicę do konkretnych wymagań instalacji.

• Stopień ochrony IP65: Pyłoszczelna i odporna na strugi wody – idealna do instalacji zewnętrznych, hal produkcyjnych, parkingów i obiektów tymczasowych.
• Pojemność 72 modułów DIN (4 rzędy): Duża liczba miejsc montażowych pozwala na zabudowę wielu aparatów modułowych (wyłączników, styczników, przycisków) w jednej obudowie, co oszczędza miejsce i upraszcza schemat połączeń.
• Montaż natynkowy: Obudowa przystosowana do bezpośredniego mocowania na ścianie – doskonałe rozwiązanie w modernizowanych obiektach, gdzie trudno o wnękę podtynkową, oraz w prowizorycznych instalacjach budowlanych.
• Brak listwy zacisków w zestawie: Elastyczność konfiguracji – instalator może dobrać listwę zaciskową o odpowiedniej liczbie zacisków i przekrojach przewodów zgodnie z potrzebami obwodu.
• Konstrukcja z tworzywa odpornego na uderzenia i starzenie: Trwałość w warunkach zewnętrznych – odporność na promieniowanie UV, niskie i wysokie temperatury oraz korozję mechaniczną.

Zgodność z Normami

Rozdzielnica SIMBOX Universal WP spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt zaprojektowano zgodnie z europejskim standardem DIN w zakresie wymiarów modułów i systemu montażu na szynie TH35. Stopień ochrony IP65 odpowiada klasie szczelności określonej w międzynarodowych przepisach dla obudów elektrycznych.

Zastosowanie

Rozdzielnica natynkowa SIMBOX Universal WP sprawdza się wszędzie tam, gdzie wymagany jest wysoki stopień ochrony przed wilgocią i pyłem oraz szybki, nieinwazyjny montaż na istniejącej ścianie. Idealnie nadaje się do:

• Instalacji zewnętrznych – zasilanie oświetlenia, gniazd i urządzeń na tarasach, w ogrodach, na parkingach.
• Budów i obiektów tymczasowych – łatwy montaż i demontaż, odporność na kurz i opady atmosferyczne.
• Hal przemysłowych i magazynów – scentralizowane zabezpieczenie obwodów odbiorników technologicznych.
• Instalacji rolniczych – ochrona aparatury w pomieszczeniach gospodarczych, stajniach, oborach.

Wskazówki Montażowe

Montaż rozdzielnicy może być wykonany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od rozdzielnicy. Obudowę mocuje się na ścianie za pomocą dostarczonych kołków rozporowych (lub wkrętów, w zależności od podłoża). Wewnątrz znajduje się szyna TH35 (DIN), na której instaluje się aparaty modułowe. Przekroje przewodów należy dobrać zgodnie z obciążalnością prądową wynikającą z zabezpieczeń obwodów. Moment dokręcania zacisków listwy zaciskowej (jeśli jest stosowana) – według dokumentacji producenta listwy. Po zakończeniu montażu sprawdzić szczelność zamknięcia drzwiczek oraz stan uszczelki.

FAQ

• Co oznacza podana pojemność 72 DU? 72 DU oznacza 72 moduły DIN o szerokości 18 mm każdy. W czterech rzędach daje to 18 modułów na rząd – wystarczająco dużo miejsca na typową instalację zabezpieczeń i sterowania.
• Czy rozdzielnica jest przystosowana do montażu na zewnątrz? Tak, stopień ochrony IP65 gwarantuje pyłoszczelność i odporność na strugi wody. Obudowę można instalować na zewnątrz budynków, pod warunkiem unikania długotrwałego zanurzenia (nie jest to obudowa wodoszczelna w rozumieniu IPx7/IPx8).
• Czy w zestawie znajduje się listwa zacisków? Nie, rozdzielnica dostarczana jest bez listwy zacisków. Należy ją dokupić osobno, biorąc pod uwagę liczbę obwodów, przekroje przewodów i wymagania normy PN-HD 60364.
