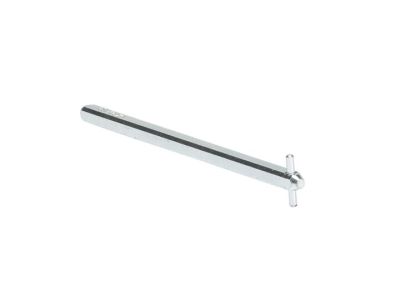

Wałek prosty do OT160EV...250E, długość 290mm, średnica 6mm, OXP6X290 | 1SCA022042R6370 ABB

Opis i Kluczowe Cechy

Wałek prosty OXP6X290 marki ABB to profesjonalny element układu napędowego, zaprojektowany specjalnie do współpracy z rozłącznikami izolacyjnymi serii OT160EV oraz OT250E. Kluczowym parametrem technicznym jest jego długość wynosząca 290 mm, co pozwala na montaż aparatury w głębokich szafach sterowniczych i rozdzielnicach, gdzie wymagane jest znaczne odsunięcie rączki zewnętrznej od korpusu aparatu. Średnica wałka wynosi 6 mm, co gwarantuje precyzyjne dopasowanie do gniazd napędowych oraz rączek sterowniczych ABB, eliminując luzy mechaniczne podczas operacji przełączania.

• Wysoka wytrzymałość mechaniczna: Wykonanie z wysokiej jakości materiałów zapewnia odporność na skręcanie nawet przy częstym manewrowaniu rozłącznikiem.
• Optymalna długość: 290 mm długości roboczej umożliwia elastyczne projektowanie układów wewnątrz rozdzielnic o niestandardowej głębokości.
• Kompatybilność: Dedykowany do serii OT160EV...250E, co gwarantuje pełną integrację z systemem akcesoriów ABB.
• Precyzja wykonania: Średnica 6 mm zapewnia stabilne przeniesienie momentu obrotowego z rączki na mechanizm stykowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi firmy ABB, co przekłada się na bezpieczeństwo użytkowania w instalacjach przemysłowych. Wałek jako akcesorium do rozłączników serii OT wspiera zgodność całego układu z normą IEC 60947-3, dotyczącą rozłączników, odłączników oraz zestawów łączników z bezpiecznikami. Dzięki zastosowaniu certyfikowanych komponentów, instalatorzy mają pewność zachowania parametrów izolacyjnych i mechanicznych całego zestawu rozdzielczego.

Zastosowanie

Wałek OXP6X290 znajduje szerokie zastosowanie w zaawansowanych systemach rozdziału energii oraz automatyki przemysłowej. Jest niezbędnym elementem w sytuacjach, gdy rozłącznik główny zamontowany jest na tylnej płycie montażowej szafy, a sterowanie musi odbywać się z poziomu elewacji (drzwi) rozdzielnicy. Idealnie sprawdza się w:

• Rozdzielnicach głównych w budownictwie komercyjnym i przemysłowym.
• Szafach sterowniczych maszyn, gdzie wymagane jest bezpieczne odłączanie zasilania z zewnątrz.
• Układach przełączania zasilania (sieć-agregat) opartych na rozłącznikach serii OT i OTC.

Wskazówki Montażowe

Podczas instalacji wałka OXP6X290 należy zwrócić szczególną uwagę na osiowość montażu. Wałek powinien być prostopadle osadzony w gnieździe rozłącznika oraz w mechanizmie rączki zamontowanej na drzwiach. Zaleca się sprawdzenie głębokości osadzenia wałka w obu elementach, aby uniknąć ryzyka wysunięcia się komponentu podczas pracy. W razie potrzeby wałek można dociąć do wymaganej długości, pamiętając o zachowaniu czystości krawędzi cięcia, co ułatwi wprowadzenie go w otwory montażowe. Należy również upewnić się, że śruby blokujące w rączce są dokręcone z odpowiednim momentem, aby zapewnić trwałe połączenie mechaniczne.

FAQ

• Czy wałek OXP6X290 można stosować z rozłącznikami innych producentów? Wałek jest dedykowany do systemów ABB (seria OT). Ze względu na specyficzną średnicę 6 mm i wymagania dotyczące przenoszenia momentu obrotowego, nie zaleca się stosowania go z aparatami innych marek bez potwierdzenia kompatybilności technicznej.
• Czy długość 290 mm jest długością maksymalną? Tak, jest to całkowita długość wałka. W przypadku płytszych szaf, wałek można skrócić we własnym zakresie do pożądanego wymiaru.
• Z jakimi rączkami współpracuje ten wałek? Wałek o średnicy 6 mm współpracuje z rączkami pistoletowymi oraz rączkami montowanymi na drzwiach, które są przystosowane do tego konkretnego przekroju wałka w ofercie ABB.
