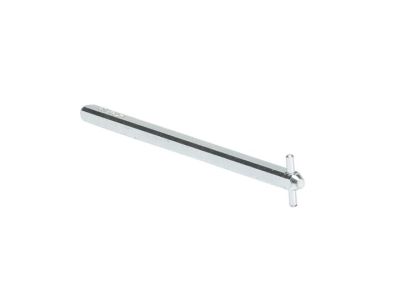

Wałek OXP6X310 6x6, dł. 310mm | 1SCA022720R5710 ABB

Opis i Kluczowe Cechy

Wałek przedłużający OXP6X310 to profesjonalny komponent osprzętu elektroinstalacyjnego, zaprojektowany przez renomowaną firmę ABB. Jest on dedykowany do współpracy z rozłącznikami izolacyjnymi oraz przełącznikami z serii OT i OTC, które znajdują zastosowanie w najbardziej wymagających instalacjach przemysłowych w zakresie prądowym od 16 do 4000A. Produkt charakteryzuje się precyzyjnym wykonaniem o przekroju kwadratowym wynoszącym 6x6 mm, co gwarantuje pewne i stabilne przenoszenie momentu obrotowego z rączki napędowej na mechanizm rozłącznika.

Długość całkowita wałka wynosi 310 mm, co pozwala na montaż aparatury w głębokich szafach sterowniczych i rozdzielnicach, zapewniając elastyczność w projektowaniu układów zasilania. Dzięki modułowej budowie akcesoriów ABB, wałek OXP6X310 umożliwia zdalne operowanie aparatem zamontowanym na dnie obudowy za pomocą rączki umieszczonej na elewacji (drzwiach) rozdzielnicy.

• Przekrój znamionowy: 6x6 mm – standard przemysłowy zapewniający kompatybilność z szeroką gamą pokręteł i napędów.
• Długość: 310 mm – optymalna do głębokich zabudów, z możliwością docięcia do wymaganej skali.
• Materiał: Wysokogatunkowa stal o podwyższonej odporności na skręcanie, co przekłada się na długowieczność i niezawodność operacyjną.
• Kompatybilność: Pełna integracja z systemami OT, OTC, OTP oraz OTPS.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi ABB. Jako element składowy systemów rozłącznikowych, wspiera instalacje spełniające normę IEC 60947-3, która definiuje wymagania dla rozłączników, odłączników oraz zestawów łączników bezpiecznikowych. Wykorzystanie oryginalnych akcesoriów ABB gwarantuje zachowanie pełnej certyfikacji zestawu oraz najwyższy poziom bezpieczeństwa użytkowania, co jest kluczowe w profesjonalnych aplikacjach B2B.

Zastosowanie

Wałek OXP6X310 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz energetyki zawodowej. Jest niezbędnym elementem w sytuacjach, gdy:

• Rozłącznik główny zamontowany jest na szynie DIN lub płycie montażowej w głębi szafy, a sterowanie musi odbywać się z zewnątrz.
• Budowane są układy przełączania sieci (SZR) oparte na przełącznikach OTC.
• Wymagana jest modernizacja istniejących rozdzielnic w celu poprawy ergonomii obsługi i bezpieczeństwa personelu.
• Instalacja wymaga zastosowania napędu bocznego lub czołowego w obudowach o niestandardowych wymiarach.

Wskazówki Montażowe

Podczas instalacji wałka OXP6X310 należy zwrócić szczególną uwagę na osiowość montażu. Nieprawidłowe wyrównanie wałka względem rączki może prowadzić do zwiększonych oporów mechanicznych i przedwczesnego zużycia elementów napędowych. Zaleca się:

• Dokładne wymierzenie odległości między mechanizmem aparatu a płaszczyzną drzwi przed ewentualnym skróceniem wałka.
• Zapewnienie minimalnej głębokości osadzenia wałka w gnieździe rozłącznika oraz w rączce, zgodnie z dokumentacją techniczną danego modelu aparatu.
• Stosowanie dedykowanych wsporników wałka w przypadku wykorzystania pełnej długości 310 mm, aby uniknąć ugięć materiału.

FAQ

1. Czy wałek OXP6X310 można samodzielnie skracać?
Tak, wałek wykonany jest ze stali i może być docięty do wymaganej długości za pomocą odpowiednich narzędzi do metalu. Należy jednak pamiętać o zachowaniu czystości krawędzi po cięciu, aby nie uszkodzić gniazd montażowych.

2. Czy wałek pasuje do rozłączników innych producentów?
Wałek posiada standardowy przekrój 6x6 mm, jednak pełna kompatybilność i gwarancja bezpieczeństwa są zapewnione wyłącznie przy stosowaniu z aparatami marki ABB serii OT/OTC.

3. Czy produkt jest odporny na korozję?
Tak, wałki ABB są poddawane procesom zabezpieczającym, co pozwala na ich bezawaryjną pracę w standardowych warunkach przemysłowych wewnątrz obudów o odpowiednim stopniu ochrony IP.
