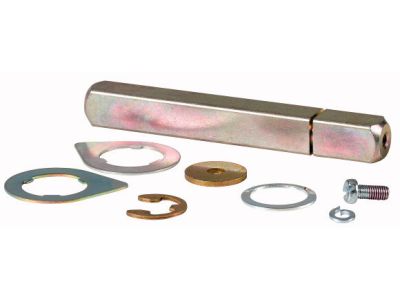

Wałek napędu 14x14mm długość 230mm 4K14H230COK5 DMV | 1050253 Eaton

Alternatywny kod produktu: 4K14H230COK5

Opis i Kluczowe Cechy

Wałek napędu DMV o przekroju kwadratowym 14x14 mm i długości 230 mm (symbol 1050253) przeznaczony jest do przełączników obrotowych z serii Dumeco 630N i 1000N. Stanowi element przedłużający oś mechanizmu przełączającego, umożliwiając wygodne poprowadzenie dźwigni i dopasowanie wysokości roboczej. Dzięki precyzyjnemu wykonaniu zapewnia stabilne przenoszenie momentu obrotowego nawet w wymagających aplikacjach przemysłowych.

• Przekrój 14x14 mm: Kwadratowy profil gwarantuje pewne i bezluzowe osadzenie w gnieździe przełącznika oraz uchwycie obrotowym, co przekłada się na niezawodne przenoszenie siły.
• Długość 230 mm: Umożliwia elastyczne dopasowanie wysokości montażowej – od dolnej części przełącznika do góry osi – co ułatwia instalację w rozdzielnicach o niestandardowej głębokości.
• Kompatybilność z serią Dumeco 630N i 1000N: Dedykowane rozwiązanie do przełączników DMV o dużych prądach znamionowych, zapewniające płynną i bezpieczną pracę.
• Gotowy do montażu z uchwytem obrotowym K5: Konstrukcja wałka idealnie współpracuje z dedykowanymi uchwytami, co skraca czas instalacji i eliminuje potrzebę dodatkowej obróbki mechanicznej.
• Solidne wykonanie: Produkt zaprojektowany z myślą o długotrwałej eksploatacji w warunkach przemysłowych, odporny na obciążenia mechaniczne i korozję (materiał zgodny z normami producenta).

Zgodność z Normami

Wałek napędu DMV został zaprojektowany i wyprodukowany zgodnie z europejskimi standardami jakości oraz posiada oznaczenie CE. Jego parametry geometryczne i wytrzymałościowe odpowiadają wymaganiom stawianym akcesoriom do aparatury modułowej w instalacjach niskiego napięcia. W przypadku konkretnych norm montażowych należy stosować się do wytycznych producenta przełącznika.

Zastosowanie

Wałek napędu znajduje zastosowanie wszędzie tam, gdzie konieczne jest przedłużenie osi przełącznika obrotowego w celu wygodniejszego sterowania lub dostosowania wysokości montażowej. Sprawdza się w rozdzielnicach głównych, szafach sterowniczych oraz układach automatyki przemysłowej.

• Przedłużenie osi w rozłącznikach DMV Dumeco 630N i 1000N – umożliwia montaż uchwytu obrotowego poza frontem rozdzielnicy.
• Sterowanie odłącznikami w rozdzielnicach o dużej głębokości – wałek eliminuje konieczność stosowania dodatkowych przelotek.
• Współpraca z uchwytem obrotowym K5 – idealne rozwiązanie do układów wymagających częstego ręcznego przełączania.
• Automatyka budynkowa i przemysłowa – wszędzie tam, gdzie potrzebne jest niezawodne przeniesienie ruchu obrotowego na znaczną odległość.

Wskazówki Montażowe

Montaż wałka napędu oraz całego przełącznika powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wałek przeznaczony jest do montażu na szynie TH35 (DIN) w standardowej obudowie rozdzielnicy. Momenty dokręcania połączeń należy stosować zgodnie z dokumentacją techniczną przełącznika. Przekrój przewodów przyłączeniowych (jeśli dotyczy) musi być dobrany do prądu znamionowego danego łącznika. W razie wątpliwości należy skontaktować się z producentem.

FAQ

• Czy wałek pasuje do wszystkich przełączników DMV Dumeco? Wałek został zaprojektowany specjalnie do serii Dumeco 630N i 1000N z mechanizmem przełączającym i współpracuje z uchwytem obrotowym K5. Przed zakupem zalecamy weryfikację kompatybilności z dokumentacją danego przełącznika.
• Jaką długość ma wałek i czy można go skrócić? Długość całkowita wałka wynosi 230 mm (wymiar nominalny). Nie zalecamy skracania go, gdyż może to wpłynąć na stabilność osadzenia. W przypadku potrzeby innej długości należy wybrać odpowiedni wariant z oferty DMV.
• Czy wałek jest odporny na korozję? Produkt wykonany z materiałów o podwyższonej odporności na środowisko przemysłowe, co potwierdza oznaczenie CE. Dokładne właściwości antykorozyjne można znaleźć w karcie katalogowej producenta.
