Wałek napędowy do SPX-D630 | 605130 Legrand

Opis i Kluczowe Cechy

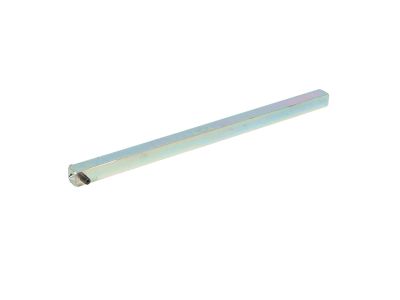

Wałek napędowy 605130 to dedykowane wyposażenie dodatkowe do rozłączników izolacyjnych z bezpiecznikami serii SPX-D (160–630 A). Umożliwia przeniesienie napędu obrotowego pośredniego na rozłącznik, co pozwala na zdalne załączanie i wyłączanie obwodu. Regulowana długość wałka w zakresie 229–428 mm zapewnia elastyczność montażu przy różnych odległościach między napędem a rozłącznikiem, co ułatwia instalację w rozdzielnicach o niestandardowym układzie.

• Długość regulowana 229–428 mm: Pozwala dopasować wałek do indywidualnych wymiarów rozdzielnicy, eliminując konieczność stosowania dodatkowych przedłużaczy lub docinania elementów.
• Przeznaczony do napędu pośredniego nr ref. 06051 25: Gwarantuje pełną kompatybilność mechaniczną z systemem napędowym, co skraca czas montażu i zwiększa niezawodność połączenia.
• Kompatybilny z rozłącznikami SPX-D od 160 do 630 A: Uniwersalność w obrębie serii pozwala na stosowanie jednego wałka w różnych konfiguracjach aparatury, upraszczając zarządzanie częściami zamiennymi.
• Konstrukcja przeznaczona do napędów obrotowych: Zapewnia płynne i precyzyjne przeniesienie ruchu, co jest kluczowe dla prawidłowego działania rozłącznika izolacyjnego w warunkach przemysłowych.

Zgodność z Normami

Wałek napędowy 605130 jest elementem systemu rozłączników izolacyjnych SPX-D, które zostały zaprojektowane zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Produkt posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i jakości. Ze względu na charakter akcesorium mechanicznego, jego bezpieczeństwo użytkowania zależy od prawidłowego montażu oraz stosowania zgodnie z dokumentacją techniczną rozłącznika.

Zastosowanie

Wałek napędowy 605130 znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne przełączanie stanu rozłącznika izolacyjnego z bezpiecznikami. Jest szczególnie polecany w instalacjach, gdzie dostęp do samej aparatury jest utrudniony lub gdy sterowanie odbywa się za pomocą napędu pośredniego.

• Zdalne załączanie i wyłączanie rozłączników SPX-D w rozdzielnicach głównych i podrozdzielnicach.
• Automatyka budynkowa i przemysłowa – integracja z systemami sterowania (np. PLC) poprzez napęd pośredni.
• Instalacje, w których rozłącznik znajduje się w głębi szafy, a dźwignia napędu wymaga przeniesienia na zewnątrz obudowy.
• Rozbudowa istniejących rozdzielnic o funkcję zdalnego odłączania bez konieczności wymiany całego rozłącznika.

Wskazówki Montażowe

Montaż wałka napędowego oraz wszelkie prace przy rozłączniku powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim bezwzględnym odłączeniu napięcia zasilającego. Wałek należy osadzić na odpowiednim występie napędu pośredniego i rozłącznika, upewniając się, że długość jest dostosowana do rzeczywistej odległości (zakres 229–428 mm). Nie przekraczać maksymalnego wysuwu wałka. Moment dokręcania elementów mocujących oraz przekrój przewodów (jeśli występują połączenia elektryczne) należy dobierać zgodnie z dokumentacją techniczną rozłącznika SPX-D.

FAQ

• Czy wałek nadaje się do rozłącznika SPX-D o prądzie 630 A? Tak, wałek 605130 jest kompatybilny z całą serią SPX-D dla zakresu 160–630 A, w tym z modelem SPX-D630.
• Jaki jest zakres regulacji długości wałka? Wałek można regulować w zakresie od 229 mm do 428 mm, co pozwala na dopasowanie do typowych odległości montażowych w rozdzielnicach.
• Czy do montażu potrzebne są dodatkowe elementy? Wałek jest przeznaczony do współpracy z napędem pośrednim o numerze referencyjnym 06051 25. Do prawidłowego montażu wymagane jest również zastosowanie odpowiedniego napędu oraz samego rozłącznika SPX-D.
