Wałek do pokręteł, długość 250mm, średnica 6mm, OXS6X250 | 1SCA101660R1001 ABB

Opis i Kluczowe Cechy

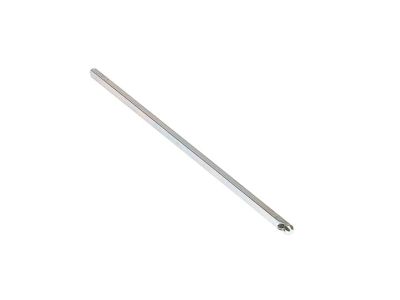

Wałek przedłużający OXS6X250 to kluczowy element osprzętu sterowniczego marki ABB, zaprojektowany z myślą o zapewnieniu niezawodnego przeniesienia napędu w rozłącznikach izolacyjnych serii OT oraz przełącznikach OTC. Produkt charakteryzuje się długością całkowitą wynoszącą 250 mm, co pozwala na montaż aparatury w głębokich szafach rozdzielczych, gdzie konieczne jest wyprowadzenie pokrętła na elewację obudowy. Średnica wałka wynosi 6 mm, co gwarantuje precyzyjne dopasowanie do gniazd napędowych oraz rączek sterowniczych, eliminując luzy mechaniczne podczas operacji łączeniowych.

• Wysoka wytrzymałość mechaniczna: Wykonanie z wysokiej jakości materiałów zapewnia odporność na skręcanie nawet przy częstym przełączaniu aparatów o dużym prądzie znamionowym.
• Uniwersalność: Kompatybilność z szeroką gamą rozłączników ABB (od 16A do 4000A) czyni go wszechstronnym rozwiązaniem w prefabrykacji rozdzielnic.
• Precyzyjne wymiary: Średnica 6 mm oraz długość 250 mm pozwalają na łatwe docięcie elementu do wymaganej głębokości montażowej.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi ABB, co zapewnia pełną kompatybilność z aparatami spełniającymi normy IEC 60947-3. Akcesorium to wspiera zachowanie stopnia ochrony IP oraz bezpieczeństwa obsługi w systemach modułowych i przemysłowych, gdzie niezawodność rozłączania obwodów jest priorytetem.

Zastosowanie

Wałek OXS6X250 znajduje zastosowanie wszędzie tam, gdzie rozłącznik zamontowany jest na tylnej płycie montażowej, a sterowanie musi odbywać się z zewnątrz szafy. Jest idealnym rozwiązaniem dla:

• Rozdzielnic głównych i podrozdzielnic w przemyśle.
• Układów SZR (Samoczynnego Załączania Rezerwy) opartych na przełącznikach OTC.
• Szaf sterowniczych o dużej głębokości, wymagających zdalnego napędu ręcznego.
• Instalacji wymagających montażu napędu z boku lub z przodu rozłącznika.

Wskazówki Montażowe

Podczas instalacji wałka OXS6X250 należy zwrócić uwagę na osiowość montażu względem pokrętła zamontowanego na drzwiach szafy. Wałek należy pewnie osadzić w gnieździe napędowym rozłącznika, dbając o odpowiedni moment dokręcenia śrub blokujących (jeśli występują w danym typie rączki). W przypadku konieczności skrócenia wałka, cięcie powinno być wykonane prostopadle do osi, a krawędzie starannie oszlifowane, aby uniknąć uszkodzenia mechanizmu napędowego.

FAQ

• Czy wałek można skracać? Tak, konstrukcja wałka pozwala na jego docięcie do pożądanej długości w zależności od głębokości szafy rozdzielczej.
• Z jakimi seriami rozłączników współpracuje ten model? Wałek jest dedykowany do serii OT oraz OTC, które obejmują zakres prądowy od 16A do 4000A.
• Czy średnica 6 mm jest standardem? Tak, średnica 6 mm jest standardowym wymiarem dla wielu napędów pistoletowych i pokręteł montowanych na elewacji w systemach ABB.
