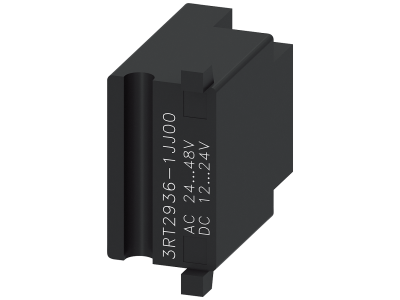

Bezpiecznik przepięciowy, Warystor z LED, AC 24-48V, DC 12-24V | 3RT2936-1JJ00 Siemens

Alternatywny kod produktu: 3RT29361JJ00

Opis i Kluczowe Cechy

Bezpiecznik przepięciowy typu warystor z diodą LED Siemens 3RT2936-1JJ00 przeznaczony jest do ochrony obwodów przed przepięciami w zakresach AC 24–48 V oraz DC 12–24 V. Dzięki wbudowanemu przedziałowi instalacyjnemu montaż w stycznikach systemu SIRIUS jest szybki i nie wpływa na wymiary zewnętrzne urządzenia.

• Zakres napięcia AC 24–48 V: Zapewnia skuteczną ochronę warystorową w obwodach prądu przemiennego, tłumiąc przepięcia łączeniowe i atmosferyczne.
• Zakres napięcia DC 12–24 V: Odpowiedni dla obwodów prądu stałego, chroni czułe komponenty elektroniczne przed przepięciami.

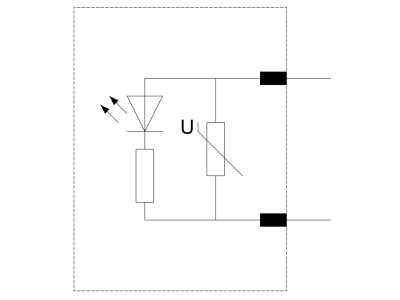

• Wbudowana dioda LED: Wizualnie sygnalizuje stan pracy warystora, ułatwiając szybką diagnostykę i kontrolę obecności napięcia.
• Przedział instalacyjny w styczniku: Umożliwia montaż bezpośrednio w styczniku SIRIUS bez powiększania gabarytów, co oszczędza miejsce w rozdzielnicy.
• Kompatybilność z systemem SIRIUS: Modułowa konstrukcja pozwala na łatwe rozszerzanie instalacji przy zachowaniu spójności montażowej i małej przestrzeni zabudowy.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany zgodnie ze standardami DIN dla aparatury modułowej i przemysłowej.

Zastosowanie

Warystor przepięciowy 3RT2936-1JJ00 stosuje się w układach sterowania i automatyki budynkowej do ochrony przed przepięciami łączeniowymi oraz atmosferycznymi.

• Ochrona cewek styczników i przekaźników w szafach sterowniczych przed przepięciami indukowanymi.
• Zabezpieczenie wejść cyfrowych sterowników PLC w instalacjach przemysłowych.
• Stosowany w układach sygnalizacji i oświetlenia zasilanych napięciem stałym lub przemiennym.
• Element ochrony w systemach automatyki budynkowej – sterowanie bramami, roletami, klimatyzacją.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35/DIN w rozdzielnicy. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych musi być dobrany do spodziewanego prądu zwarciowego w instalacji.

FAQ

• Czy dioda LED sygnalizuje uszkodzenie warystora? Dioda LED wbudowana w warystor sygnalizuje obecność napięcia roboczego. W przypadku przepięcia i zadziałania warystora dioda może zgasnąć – dokładne informacje znajdują się w dokumentacji technicznej producenta.
• Jaki jest stopień ochrony (IP) tego warystora? Standardowo aparatura do montażu w rozdzielnicach posiada stopień ochrony IP20. Szczegółowe dane należy zweryfikować w karcie katalogowej produktu.
• Czy moduł można zamontować w styczniku innej firmy niż Siemens? Przedział instalacyjny zaprojektowano dla styczników systemu SIRIUS (Siemens) – montaż jest szybki i nie zmienia wymiarów. W przypadku innych systemów wymagana jest indywidualna ocena kompatybilności mechanicznej.
