Uziom kompletny 3-metrowy Fi-16, 41.1.1 B OG | 94173002 Elko-Bis

Opis i Kluczowe Cechy

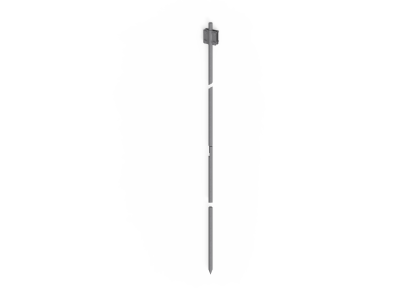

Uziom kompletny 3-metrowy Fi-16 z serii ELKONOMIC od renomowanego producenta Elko-Bis to profesjonalne rozwiązanie przeznaczone do budowy pionowych układów uziemiających. Zestaw składa się z dwóch prętów o długości 1,5 metra każdy, co po zsumowaniu pozwala na osiągnięcie głębokości pogrążenia wynoszącej 3 metry. Średnica pręta wynosząca 16 mm gwarantuje odpowiednią sztywność konstrukcji podczas wbijania oraz wysoką wytrzymałość mechaniczną. Kluczową cechą systemu ELKONOMIC jest bezzłączkowe łączenie prętów – proces ten odbywa się poprzez precyzyjne wciskanie jednego elementu w drugi, co eliminuje konieczność stosowania dodatkowych klamer czy złączy śrubowych pod ziemią, minimalizując tym samym rezystancję przejścia na stykach.

• System wbijany: Pierwszy pręt w zestawie posiada fabrycznie zaostrzony koniec, co znacząco ułatwia penetrację gruntu, nawet w przypadku warstw o większym zagęszczeniu.
• Materiał i powłoka: Stal ocynkowana ogniowo (OG) zapewnia długotrwałą ochronę antykorozyjną w agresywnym środowisku glebowym.
• Modułowość: Konstrukcja oparta na odcinkach 1,5-metrowych ułatwia transport oraz umożliwia precyzyjne dozowanie głębokości uziomu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi ochrony odgromowej i systemów uziemień. Spełnia wymagania normy PN-EN 62561-2, która określa parametry techniczne dla przewodów uziemiających i uziomów. Dzięki zastosowaniu cynkowania ogniowego, powłoka ochronna jest odporna na uszkodzenia mechaniczne podczas wbijania, co jest kluczowe dla zachowania parametrów rezystancji uziomu w długim okresie eksploatacji, zgodnie z normą PN-HD 60364-5-54.

Zastosowanie

Uziom kompletny Elko-Bis znajduje szerokie zastosowanie w elektroenergetyce oraz budownictwie ogólnym. Jest idealnym rozwiązaniem do wykonywania uziemień ochronnych, roboczych oraz odgromowych w budynkach jednorodzinnych, obiektach przemysłowych oraz infrastrukturze energetycznej. Dzięki pionowej konstrukcji, pozwala na dotarcie do głębszych, bardziej wilgotnych warstw gleby o niższej rezystywności, co jest kluczowe dla uzyskania wymaganych parametrów uziemienia przy ograniczonej powierzchni terenu.

Wskazówki Montażowe

Montaż uziomu ELKONOMIC powinien odbywać się przy użyciu młota udarowego z odpowiednią końcówką (pobijakiem) lub młota ręcznego o odpowiedniej masie. Proces należy rozpocząć od wbicia pręta zaostrzonego. Po pogrążeniu pierwszego elementu, w jego gniazdo należy wcisnąć kolejny pręt 1,5-metrowy i kontynuować wbijanie. Należy zwrócić uwagę, aby połączenie wciskane było wykonane osiowo, co zapobiega skrzywieniu uziomu. Po osiągnięciu pełnej głębokości, górną część uziomu należy połączyć z przewodem uziemiającym lub bednarką za pomocą dedykowanego zacisku krzyżowego lub uniwersalnego.

FAQ

• Czy do łączenia prętów potrzebuję dodatkowych złączy? Nie, system ELKONOMIC opiera się na połączeniu wciskowym, które jest trwałe i zapewnia doskonałą przewodność elektryczną bez dodatkowych akcesoriów łączących pręty między sobą.
• Jaka jest średnica uziomu? Średnica znamionowa pręta wynosi 16 mm, co zapewnia optymalny kompromis między łatwością pogrążania a trwałością materiału.
• Czy uziom można rozbudować? Tak, konstrukcja pozwala na łączenie kolejnych prętów 1,5-metrowych w celu osiągnięcia większej głębokości, jeśli wymagają tego warunki glebowe lub projektowa wartość rezystancji.
