Uszczelka przepustowa SKINTOP DIX-M 32370 | 53332370 Lapp Kabel

Opis i Kluczowe Cechy

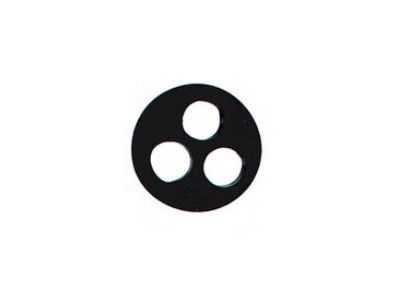

Uszczelka przepustowa SKINTOP DIX-M 32370 (symbol 53332370) to wieloprzepustowy wkład uszczelniający M 32 z trzema otworami o średnicy 7 mm każdy. Zaprojektowana do montażu w metrycznych dławnicach kablowych SKINTOP®/SKINTOP® CLICK, zapewnia elastyczne i szczelne wprowadzenie kabli. Dostępna w wersji czarnej, wykonana z kauczuku akrylonitrylowo-butadienowego (NBR) – materiału olejoodpornego i trwałego.

• 3 otwory o średnicy 7 mm: Umożliwiają wprowadzenie kilku przewodów o tej samej średnicy, zwiększając gęstość upakowania w szafach i rozdzielnicach.
• Stopień ochrony IP68: Zapewnia całkowitą szczelność przed pyłem i zanurzeniem w wodzie (zamknięcie niewykorzystanych otworów zatyczkami SKINTOP® DIX-DV).
• Elastyczny kauczuk NBR: Odporny na oleje, tłuszcze i mechaniczne obciążenia – gwarantuje długotrwałe uszczelnienie kabli w trudnych warunkach.
• Łatwy montaż: Wysoka elastyczność materiału ułatwia wprowadzanie kabli o różnych średnicach, eliminując konieczność wymiany uszczelki przy zmianie przewodów.
• Zastosowanie zewnętrzne: Odporność na warunki atmosferyczne i UV sprawia, że idealnie nadaje się do montażu na zewnątrz budynków.

Zgodność z Normami

Uszczelka spełnia wymagania norm europejskich dotyczących ochrony przed wnikaniem pyłu i wody (IP68). Materiał NBR jest zgodny z dyrektywami dotyczącymi bezpieczeństwa chemicznego i odporności na substancje ropopochodne. Produkt posiada deklarację zgodności CE.

Zastosowanie

Uszczelka przepustowa SKINTOP DIX-M 32370 znajduje zastosowanie w instalacjach wymagających szczelnego wprowadzenia kabli, zarówno wewnątrz, jak i na zewnątrz budynków.

• Wprowadzanie kabli do szaf sterowniczych i rozdzielnic przemysłowych.
• Uszczelnianie przejść kablowych w obudowach maszyn i urządzeń narażonych na wilgoć i zanieczyszczenia.
• Montaż w miejscach o podwyższonym ryzyku kontaktu z olejami, smarami lub substancjami chemicznymi.
• Zewnętrzne instalacje oświetleniowe, sygnalizacyjne i pomiarowe wymagające klasy ochrony IP68.

Wskazówki Montażowe

Montaż uszczelki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obszarze prac. Uszczelkę należy umieścić w odpowiedniej dławnicy metrycznej (M 32), wprowadzić przewody, a następnie dokręcić mechanizm zaciskowy. Niewykorzystane otwory należy zamknąć zatyczkami SKINTOP® DIX-DV, aby zachować stopień ochrony IP68. Unikać nadmiernego zaciskania – elastyczny materiał powinien swobodnie dopasować się do kabla.

FAQ

• Czy uszczelka może być stosowana z innymi materiałami niż NBR? Tak, dostępne są wersje z kauczuku fluorowanego (FKM) i silikonu (SI) o specjalnych właściwościach chemicznych i termicznych. Dokładny materiał należy dobrać w zależności od wymagań aplikacji.
• Jaki jest zakres temperatur pracy dla uszczelki NBR? Kauczuk NBR zachowuje elastyczność w zakresie od -40°C do +120°C, co czyni go odpowiednim do większości warunków środowiskowych.
• Czy uszczelka jest odporna na promieniowanie UV? Standardowa wersja NBR nie jest odporna na długotrwałe działanie promieniowania UV. W przypadku zastosowań zewnętrznych zaleca się stosowanie wersji z dodatkową powłoką UV lub materiału FKM.
