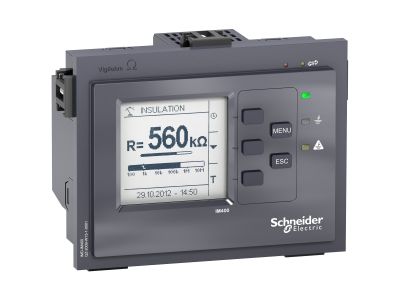

Urządzenie kontroli stanu izolacji IM400 100 - 440 VCA | IMD-IM400 Schneider Electric

Opis i Kluczowe Cechy

Urządzenie kontroli stanu izolacji IM400 (symbol IMD-IM400) z rodziny Vigilohm przeznaczone jest do monitorowania nieuziemionych sieci IT (izolowanych od ziemi) w systemach AC, DC i AC/DC. Mierzy rezystancję izolacji w zakresie od 10 Ω do 10 MΩ, co pozwala na wczesne wykrywanie degradacji izolacji i zapobieganie zwarciom doziemnym. Urządzenie zasilane jest napięciem 100–440 VAC lub 110–440 VDC (±15%) i może monitorować sieci do 830 VAC (z podłączeniem do przewodu neutralnego) oraz 480 VAC/480 VDC. Montowane podtynkowo, w drzwiach obudowy, z dostępem od frontu do ekranu HMI i portu konfiguracyjnego.

• Zakres pomiaru rezystancji 10 Ω – 10 MΩ: umożliwia precyzyjną diagnostykę izolacji – od bardzo niskich rezystancji (bliskich zwarciu) po wysokie, sygnalizując nawet niewielkie pogorszenie stanu izolacji.
• Automatyczny test co 5 godzin (oraz na żądanie): zapewnia ciągłe monitorowanie bez ingerencji operatora, a w razie spadku rezystancji poniżej progu alarmowego – natychmiastowe uruchomienie przekaźnika wyjściowego.
• Konfiguracja przez ekran HMI lub port RS485 (Modbus): umożliwia ustawienie typu sieci, progów alarmowych i przedalarmowych, opóźnienia alarmu (0–7200 s) oraz zdalny odczyt parametrów przez system nadzoru.
• Obsługa pojemności do 500 µF: umożliwia pracę w rozległych i zaburzonych sieciach z długimi przewodami i kondensatorami pasożytniczymi.
• Stopień ochrony: przód IP5, tył IP20; kategoria przepięciowa 300 V kat. III: zapewnia odporność na wnikanie pyłu od strony frontowej oraz odpowiednią wytrzymałość na przepięcia w instalacji przemysłowej.

Zgodność z Normami

Urządzenie IM400 zaprojektowano zgodnie z wymaganiami norm instalacyjnych i produktowych dla systemów IT (sieci nieuziemionych). Zaleca się stosowanie go w układach, gdzie norma wymaga monitorowania stanu izolacji (IMD). Produkt posiada oznakowanie CE i jest zgodny z europejskimi standardami bezpieczeństwa oraz dyrektywami kompatybilności elektromagnetycznej.

Zastosowanie

IM400 dedykowane jest do ciągłego monitorowania rezystancji izolacji w sieciach IT (nieuziemionych) – zarówno w instalacjach AC, DC, jak i mieszanych. Sprawdza się w obiektach wymagających wysokiej niezawodności i ciągłości zasilania.

• Monitorowanie izolacji w szpitalach, salach operacyjnych i innych strefach medycznych (sieci IT wymagane normą IEC 60364).
• Nadzór izolacji w zakładach przemysłowych z dużymi silnikami, przekształtnikami i długimi liniami kablowymi.
• Integracja z systemami BMS (Building Management System) przez protokół Modbus – zdalny odczyt stanu izolacji i alarmów.
• Stosowanie w centrach danych, gdzie przerwa w zasilaniu jest niedopuszczalna – wczesne wykrywanie zwarć doziemnych przed wyłączeniem zasilania.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania od obwodu. IM400 montuje się podtynkowo, np. w drzwiach obudowy – należy zapewnić odpowiednie otwory montażowe i dostęp do panelu przedniego. Przekroje przewodów dobrać do prądu obciążenia styku przekaźnika (nie podano prądu znamionowego – należy stosować zalecenia producenta). Po zakończeniu montażu sprawdzić poprawność połączeń i konfigurację parametrów sieci.

FAQ

• Czy urządzenie posiada podświetlany wyświetlacz? IM400 wyposażone jest w czarno-biały ekran HMI, który wyświetla aktualną rezystancję izolacji, pojemność sieci oraz komunikaty alarmowe. Brak informacji o podświetleniu – w standardowej wersji ekran jest czytelny przy oświetleniu zewnętrznym.
• Jaki jest stopień ochrony urządzenia? Obudowa od strony frontowej zapewnia ochronę IP5 (ochrona przed pyłem), od tyłu IP20 (ochrona przed pyłem i dotykiem palcem). Nie podano drugiej cyfry IP dla przodu – zaleca się montaż w suchym pomieszczeniu bez narażenia na wilgoć.
• Jak działa wyjście alarmowe? Przekaźnik wyjściowy IMD w stanie normalnym (brak usterki) znajduje się w pozycji spoczynkowej. Gdy rezystancja izolacji spadnie poniżej nastawionego progu, przekaźnik przełącza się i uruchamia alarm. Po ustąpieniu usterki i upływie opóźnienia (jeśli ustawione) alarm jest kasowany, a przekaźnik wraca do stanu normalnego.
