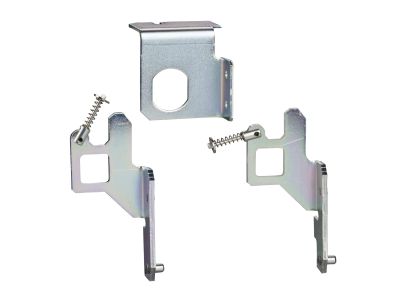

Urządzenie blokady kasety (bez zamka)NSX100-630 Compact NSX | LV429286 Schneider Electric

Opis i Kluczowe Cechy

Urządzenie blokady kasety (bez zamka) o symbolu LV429286 dedykowane jest do wyłączników kompaktowych Compact NSX w zakresie prądów od 100 A do 630 A. Produkt umożliwia mechaniczne zabezpieczenie kasety przed przypadkowym otwarciem, co zwiększa bezpieczeństwo eksploatacji i zapobiega nieautoryzowanej ingerencji we wnętrze wyłącznika. Blokada nie wymaga stosowania klucza, co upraszcza obsługę przy jednoczesnym zachowaniu podstawowej ochrony dostępu.

• Kompatybilność z serią Compact NSX100-630: pasuje do wszystkich wyłączników w tym zakresie prądowym, co gwarantuje łatwy dobór i uniwersalność w instalacjach.
• Blokada bez zamka: umożliwia szybkie zablokowanie/odblokowanie kasety bez użycia narzędzi – idealna do zastosowań, gdzie wymagane jest fizyczne zabezpieczenie przed przypadkowym otwarciem, ale nie jest konieczna kontrola dostępu kluczem.
• Prosty montaż bez modyfikacji wyłącznika: urządzenie montuje się bezpośrednio w kasecie wyłącznika, co skraca czas instalacji i eliminuje potrzebę dodatkowych elementów.
• Wytrzymała konstrukcja: wykonana z materiałów odpornych na starzenie i obciążenia mechaniczne, zapewnia długotrwałą niezawodność w warunkach przemysłowych.
• Nie wpływa na parametry elektryczne wyłącznika: blokada nie ingeruje w obwody główne ani pomocnicze, zachowując pełną funkcjonalność i certyfikację wyłącznika.

Zgodność z Normami

Produkt przeznaczony do stosowania w rozdzielnicach niskiego napięcia i spełnia wymagania europejskich norm dotyczących osprzętu rozdzielnicowego. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Dokładne numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Urządzenie blokady kasety stosowane jest w instalacjach, gdzie wymagane jest zabezpieczenie dostępu do wnętrza wyłącznika Compact NSX. Sprawdza się w systemach dystrybucji energii, maszynach przemysłowych oraz budynkach użyteczności publicznej.

• Zabezpieczenie kasety wyłącznika głównego w rozdzielnicy głównej przed przypadkowym otwarciem przez osoby nieupoważnione.
• Blokada dostępu do ustawień wyzwalaczy i akcesoriów montowanych wewnątrz kasety w instalacjach krytycznych (np. w szpitalach, centrach danych).
• Uzupełnienie systemu ryglowania w rozdzielnicach przemysłowych, gdzie wymagana jest dodatkowa ochrona mechaniczna przed ingerencją.
• Stosowanie w procesie konserwacji – jednoznaczne oznaczenie, że kaseta jest zamknięta, co zapobiega przypadkowemu dotknięciu elementów pod napięciem.

Wskazówki Montażowe

Montaż i demontaż urządzenia blokady kasety może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć obwód przed przypadkowym załączeniem. Blokadę montuje się bezpośrednio w kasecie wyłącznika zgodnie z instrukcją producenta – nie wymaga użycia narzędzi ani wiercenia dodatkowych otworów. Przekrój przewodów ani moment dokręcania nie dotyczą tego elementu, ponieważ nie jest on podłączany elektrycznie. Po montażu sprawdzić prawidłowe zatrzaśnięcie blokady.

FAQ

• Czy blokada pasuje do wszystkich wyłączników Compact NSX? Tak, urządzenie LV429286 jest dedykowane do wyłączników Compact NSX w zakresie prądowym od 100 A do 630 A. Przed zakupem zaleca się sprawdzenie zgodności z konkretnym modelem (np. NSX160, NSX250 itp.).
• Czy do blokady potrzebny jest oddzielny zamek? Nie, jest to blokada bez zamka – zabezpieczenie opiera się na mechanicznym zatrzasku, który uniemożliwia otwarcie kasety bez użycia siły. Jeśli wymagane jest ryglowanie na klucz, należy wybrać urządzenie blokady z zamkiem (dostępne w osobnych wariantach).
• Jakie narzędzia są potrzebne do montażu? Żadne – blokada montowana jest ręcznie poprzez wciśnięcie w odpowiednie wyprofilowanie kasety. Nie wymaga śrub, kluczy ani wiercenia. Demontaż również odbywa się bez użycia narzędzi.
