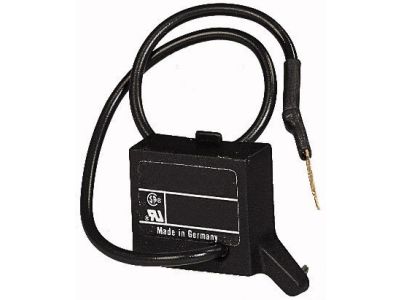

Układ tłumiący RC układ ochronny, RCDILE48 DILEM | 044264 Eaton

Alternatywny kod produktu: RCDILE48

Opis i Kluczowe Cechy

Układ tłumiący RC RCDILE48 DILEM (symbol 044264) to dedykowany element ochronny przeznaczony do styczników serii DILEEM, DILEM oraz DILEM12 zasilanych prądem przemiennym. Jego zadaniem jest tłumienie przepięć powstających podczas wyłączania cewki, co przekłada się na dłuższą żywotność styków i mniejsze zakłócenia w torze sterowania. Dzięki kompaktowej budowie montaż odbywa się bezpośrednio na styczniku, nie zwiększając jego gabarytów.

• Układ RC (rezystor + kondensator): skutecznie ogranicza przepięcia łączeniowe, zabezpieczając styki stycznika przed przedwczesnym zużyciem.
• Dedykowany do styczników AC: przeznaczony do pracy z cewkami zasilanymi napięciem przemiennym w standardowych aplikacjach sterowniczych.
• Pasuje do serii DILEEM, DILEM i DILEM12: gotowe wymiary montażowe zapewniają łatwą instalację bez modyfikacji.
• Poprawia niezawodność układu: redukcja przepięć ogranicza ryzyko przypadkowego załączania wrażliwych odbiorników i zakłóceń EMI.
• Kompaktowa konstrukcja: niewielkie rozmiary nie zwiększają zajmowanej szerokości na szynie TH35.

Zgodność z Normami

Układ tłumiący RCDILE48 DILEM został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Przeznaczony jest do stosowania w instalacjach niskiego napięcia spełniających wymagania dyrektyw Unii Europejskiej.

Zastosowanie

Układ RC znajduje zastosowanie wszędzie tam, gdzie kluczowe jest tłumienie przepięć indukowanych przez cewki styczników prądu przemiennego, chroniąc zarówno same styczniki, jak i współpracujące elementy sterowania.

• Ochrona styczników w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Redukcja przepięć w obwodach sterowania silnikami, pompami, wentylatorami.
• Zabezpieczenie styków przekaźników i sterowników PLC przed zakłóceniami pochodzącymi od styczników.
• Instalacje automatyki budynkowej oraz systemy HVAC wymagające niezawodnego wyłączania cewek.

Wskazówki Montażowe

Montaż układu tłumiącego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, przy bezwzględnie odłączonym napięciu. Układ mocuje się bezpośrednio na styczniku zgodnie z dokumentacją producenta. Przed montażem należy upewnić się, że stycznik należy do zalecanej serii DILEEM, DILEM lub DILEM12. Przekroje przewodów przyłączeniowych muszą być dobrane do prądu obwodu, a moment dokręcania połączeń – zgodny z instrukcją urządzenia.

FAQ

• Czy układ tłumiący RCDILE48 DILEM ma wbudowane podświetlenie? Nie, jest to pasywny układ RC (rezystor + kondensator). Nie zawiera diod LED ani innych elementów sygnalizacyjnych.
• Jaki jest stopień ochrony (IP) tego układu? W karcie katalogowej nie podano stopnia ochrony. Montowany jest wewnątrz rozdzielnicy lub szafy sterowniczej, standardowo w środowisku o stopniu ochrony IP20 (jak aparatura modułowa). Szczegóły należy sprawdzić w dokumentacji technicznej stycznika.
• Czy układ może być stosowany do styczników prądu stałego (DC)? Nie. Produkt jest dedykowany wyłącznie do styczników uruchamianych prądem przemiennym, co wynika z jego konstrukcji (typowy układ RC stosuje się dla cewek AC).
