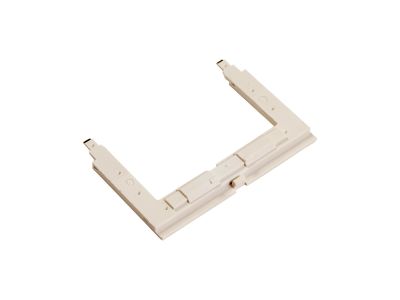

Układ tłumiący 72VDC | LAD4TSDL Schneider Electric

Opis i Kluczowe Cechy

Układ tłumiący 72VDC (LAD4TSDL) z gamy TeSys to moduł tłumiący zaprojektowany do ochrony styków styczników i przełączników w obwodach prądu stałego. Przeznaczony do współpracy z modelami CAD32, CAD50, LC1D09...D38 (3P), LC1D098...D258 (4P) oraz LC1DT20...DT40 (4P). Napięcie znamionowe 72 V DC gwarantuje skuteczne tłumienie przepięć w dedykowanych instalacjach stałoprądowych, a bezpośredni montaż na styczniku oszczędza miejsce w szafie sterowniczej.

• Napięcie znamionowe 72 V DC: dedykowany do obwodów stałoprądowych o napięciu 72 V, zapewnia skuteczne tłumienie przepięć i ochronę styków przed erozją.
• Kompatybilność z szeroką gamą styczników TeSys: współpracuje z modelami CAD32, CAD50 oraz serią LC1D (od D09 do D38 3P, od D098 do D258 4P) i LC1DT20...DT40 4P – uniwersalne rozwiązanie dla wielu zastosowań.
• Moduł tłumiący w standardzie LAD4: łatwy montaż bezpośrednio na styczniku, oszczędność miejsca w szafie sterowniczej.
• Zastosowanie w obwodach DC: idealny do układów sterowania i automatyki zasilanych napięciem stałym 72 V.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami i certyfikowany znakiem CE. Brak podanych konkretnych numerów norm w danych producenta.

Zastosowanie

Układ tłumiący 72VDC LAD4TSDL znajduje zastosowanie w instalacjach przemysłowych i budynkowych, gdzie wymagana jest ochrona styków styczników przed przepięciami w obwodach prądu stałego. Stosowany w systemach sterowania maszynami, liniami produkcyjnymi oraz w automatyce budynkowej.

• Sterowanie silnikami i odbiornikami w obwodach DC 72 V z ochroną przed przepięciami łączeniowymi.
• Współpraca z przekaźnikami i sterownikami PLC w układach automatyki przemysłowej.
• Instalacje w rozdzielnicach i szafach sterowniczych wymagających kompaktowych modułów tłumiących.
• Zastosowanie w systemach sygnalizacji i oświetlenia awaryjnego zasilanych 72 V DC.

Wskazówki Montażowe

Montaż modułu tłumiącego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się bezpośrednio na styczniku zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obwodu (wartość prądu nie podana – stosuj standardowe zasady dla obwodów DC). Zaleca się dokręcanie zacisków z momentem zgodnym z instrukcją dostarczoną wraz z produktem.

FAQ

• Czy moduł LAD4TSDL posiada podświetlenie LED? Nie, jest to pasywny układ tłumiący, bez elementów podświetlających.
• Jaki jest stopień ochrony IP tego modułu? W danych producenta nie podano stopnia ochrony. Standardowo dla aparatury modułowej w rozdzielnicy przyjmuje się IP20, jednak zaleca się sprawdzenie w dokumentacji technicznej.
• Jaki jest tryb pracy styku (np. zwierny, rozwierny)? Moduł tłumiący nie zawiera styków – jest to element ochronny (np. dioda, warystor) montowany równolegle do cewki stycznika. Jego działanie polega na tłumieniu przepięć indukcyjnych.
