Układ rozruchu bezpośredniego MSC-D-4-M7(230V50HZ) MSC-D | 283143 Eaton

Alternatywny kod produktu: MSC-D-4-M7(230V50HZ)

Opis i Kluczowe Cechy

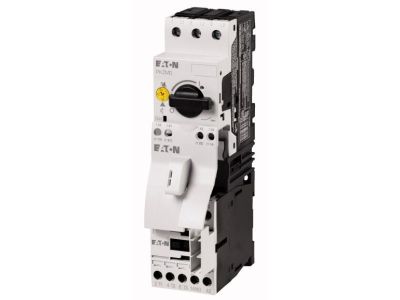

Układ rozruchu bezpośredniego MSC-D-4-M7 (symbol 283143) to wstępnie zmontowany rozrusznik silnika, łączący wyłącznik silnikowy i stycznik w jednym kompakcie. Dzięki fabrycznemu połączeniu eliminuje konieczność samodzielnego okablowania tych dwóch elementów, co znacząco skraca czas montażu i minimalizuje ryzyko błędów instalacyjnych. Urządzenie zasilane napięciem cewki 230 V AC 50 Hz jest gotowe do podłączenia w standardowej szafie sterowniczej.

• Wstępnie zmontowany zestaw: Integracja wyłącznika silnikowego i stycznika w jednym produkcie – nie wymaga dodatkowego okablowania między tymi elementami, co przyspiesza instalację i zwiększa niezawodność połączeń.
• Napięcie cewki 230 V AC 50 Hz: Dostosowane do typowych obwodów sterowniczych w instalacjach przemysłowych i budynkowych – umożliwia bezpośrednie sterowanie z przycisków lub przekaźników.
• Rozruch bezpośredni silników: Przeznaczony do załączania i wyłączania odbiorników indukcyjnych (silników asynchronicznych) w trybie bezpośrednim, co jest standardem dla mniejszych mocy.
• Kompatybilność z szyną DIN: Montaż na szynie TH35 według standardu DIN – szybkie i pewne osadzenie w rozdzielnicy lub szafie sterowniczej.
• Oszczędność miejsca: Zwarta konstrukcja ogranicza liczbę osobnych modułów, co ułatwia organizację wnętrza szafy i poprawia estetykę instalacji.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznaczenie CE. Jako urządzenie przeznaczone do zabezpieczania i sterowania silnikami spełnia wymagania dyrektyw niskonapięciowej (LVD) i kompatybilności elektromagnetycznej (EMC). Montaż i eksploatacja powinny przebiegać zgodnie z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D-4-M7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne załączanie silników o niewielkich i średnich mocach w trybie bezpośrednim.

• Sterowanie silnikami wentylatorów, pomp, sprężarek i taśmociągów w instalacjach przemysłowych.
• Rozruch urządzeń w automatyce budynkowej – np. bram, rolet, napędów kurtyn powietrznych.
• Ochrona silnika przed przeciążeniem i zwarciem dzięki zintegrowanemu wyłącznikowi silnikowemu.
• Impulsowe sterowanie stycznikami w systemach PLC i przekaźnikach programowalnych.

Wskazówki Montażowe

Montaż urządzenia może być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i upewnić się, że obwód jest pozbawiony potencjału. Produkt montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania śrub zaciskowych oraz przekroje przewodów muszą być zgodne z dokumentacją techniczną producenta i dostosowane do obciążenia prądowego silnika. Po zamontowaniu należy sprawdzić poprawność połączeń oraz działanie zabezpieczeń przed włączeniem napięcia.

FAQ

• Jakie jest napięcie cewki stycznika w tym układzie? Napięcie cewki wynosi 230 V AC 50 Hz, co pozwala na sterowanie bezpośrednio z typowych obwodów oświetleniowych lub za pomocą przekaźników.
• Czy układ jest gotowy do montażu bez dodatkowego okablowania? Tak – wyłącznik silnikowy i stycznik są fabrycznie połączone wewnętrznie. Wystarczy podłączyć zasilanie główne, obwód sterowniczy oraz przewody silnikowe.
• Do jakich typów silników mogę go stosować? Układ przeznaczony jest do rozruchu bezpośredniego silników asynchronicznych klatkowych. Wyłącznik silnikowy zapewnia zabezpieczenie przeciążeniowe i zwarciowe, dlatego należy dobrać zakres prądowy wyłącznika do mocy silnika.
