Układ rozruchu bezpośredniego MSC-D-25-M25(230V50HZ) MSC-D | 283151 Eaton

Alternatywny kod produktu: MSC-D-25-M25(230V50HZ)

Opis i Kluczowe Cechy

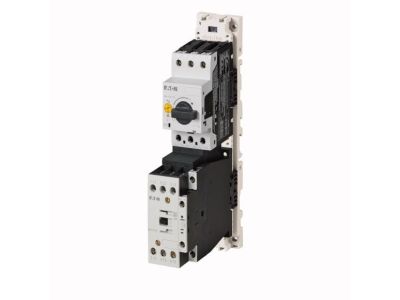

Układ rozruchu bezpośredniego MSC-D-25-M25 (symbol 283151) to wstępnie zmontowany zespół składający się z wyłącznika silnikowego i stycznika, zaprojektowany z myślą o szybkim i bezpiecznym uruchamianiu silników. Napięcie cewki 230 V 50 Hz oraz nastawa wyłącznika 25 A (M25) pozwalają na precyzyjne dopasowanie do chronionego odbiornika, redukując czas instalacji i ryzyko błędów okablowania.

• Nastawa wyłącznika 25 A (M25): zapewnia dopasowanie ochrony przeciążeniowej do silnika o odpowiednim prądzie znamionowym, eliminując konieczność osobnej regulacji.
• Napięcie cewki 230 V 50 Hz: umożliwia bezpośrednie sterowanie ze standardowych obwodów sterowniczych bez transformatora.
• Wstępnie zmontowany zestaw wyłącznik + stycznik: skraca czas okablowania i minimalizuje ryzyko błędów montażowych, co przekłada się na szybsze uruchomienie maszyny.
• Zwarta konstrukcja modułowa: ułatwia zabudowę w rozdzielnicy na szynie TH35, oszczędzając miejsce w szafie sterowniczej.
• Gotowy do podłączenia: redukuje liczbę połączeń elektrycznych, poprawiając niezawodność i przejrzystość instalacji.

Zgodność z Normami

Układ MSC-D-25-M25 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla aparatury łączeniowej i silnikowej. Posiada oznakowanie CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz przepisami krajowymi.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D-25-M25 znajduje zastosowanie w sterowaniu i zabezpieczaniu silników elektrycznych w instalacjach przemysłowych, komercyjnych oraz rolniczych. Dzięki zintegrowanym elementom idealnie sprawdza się w aplikacjach wymagających szybkiego montażu i niezawodnej pracy.

• Sterowanie i ochrona silników pomp, wentylatorów, sprężarek i przenośników.
• Rozruch bezpośredni w maszynach produkcyjnych, obrabiarkach i urządzeniach HVAC.
• Gotowy blok funkcyjny do budowy układów automatyki budynkowej i sterowania procesami.
• Zastosowanie w rozdzielnicach głównych i podrozdzielnicach jako kompaktowy rozrusznik silnikowy.

Wskazówki Montażowe

Montaż układu rozruchu bezpośredniego MSC-D-25-M25 może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do obciążenia prądowego zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków – stosuj się do wartości podanych w karcie katalogowej. Po zakończeniu montażu sprawdź poprawność połączeń i ustawienia wyzwalacza termicznego.

FAQ

• Czy układ posiada podświetlenie lub sygnalizację LED? W standardowej wersji MSC-D-25-M25 nie przewidziano podświetlenia. Sygnalizację stanu można zrealizować poprzez dodatkowe moduły pomocnicze lub styczniki ze wskaźnikami.
• Jaki jest stopień ochrony tego rozrusznika? Producent nie podaje bezpośrednio stopnia IP dla tego modelu. Standardowa aparatura modułowa przeznaczona do zabudowy w rozdzielnicy charakteryzuje się stopniem ochrony IP20, co jest typowe dla urządzeń montowanych w suchych pomieszczeniach.
• Czy wyłącznik silnikowy pracuje w trybie ręcznego resetu? W układzie MSC-D-25-M25 wyłącznik silnikowy po zadziałaniu wyzwalacza termicznego wymaga ręcznego załączenia – jest to standardowe rozwiązanie zwiększające bezpieczeństwo obsługi.
