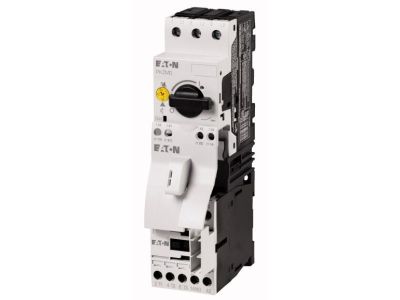

Układ rozruchu bezpośredniego MSC-D-2,5-M7(230V50HZ) MSC-D | 283142 Eaton

Alternatywny kod produktu: MSC-D-2,5-M7(230V50HZ)

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego MSC-D-2,5-M7(230V50HZ) (symbol 283142) to wstępnie zmontowany zestaw łączący wyłącznik silnikowy i stycznik, zaprojektowany w celu minimalizacji czasu okablowania i uproszczenia instalacji. Prąd znamionowy 2,5 A oraz napięcie cewki 230 V AC 50 Hz czynią go odpowiednim do sterowania i zabezpieczania małych silników w standardowych sieciach przemysłowych.

• Gotowy zestaw: Zintegrowany wyłącznik silnikowy i stycznik redukują liczbę połączeń i skracają czas montażu.
• Prąd znamionowy 2,5 A: Umożliwia bezpieczne sterowanie silnikami o odpowiedniej mocy bez ryzyka przeciążenia styków.
• Napięcie cewki 230 V AC 50 Hz: Kompatybilne z powszechnie stosowanym napięciem w rozdzielnicach przemysłowych, co ułatwia integrację.
• Rozruch bezpośredni: Prosta i niezawodna metoda uruchamiania silnika – idealna do zastosowań niewymagających płynnej regulacji prędkości.
• Minimalne okablowanie: Wstępne połączenia wewnątrz zestawu ograniczają ryzyko błędów instalacyjnych i oszczędzają miejsce w szafie sterowniczej.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa dla rozruszników silnikowych, co gwarantuje niezawodną pracę w warunkach przemysłowych.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D-2,5 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne załączanie i wyłączanie silników oraz ochrona przed przeciążeniami. Sprawdza się w:

• Sterowaniu małymi silnikami w maszynach produkcyjnych (np. obrabiarki, przenośniki).
• Zabezpieczaniu i rozruchu pomp, wentylatorów, sprężarek w instalacjach przemysłowych i budynkowych.
• Automatyce budynkowej – jako element sterowania napędami bram, rolet czy systemów HVAC.
• Zastosowaniach OEM, gdzie wymagany jest kompaktowy, gotowy do montażu moduł rozruchowy.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Zestaw przeznaczony jest do montażu na szynie TH35 (DIN). Przewody należy podłączyć zgodnie z dokumentacją producenta, dobierając przekrój do prądu znamionowego. Momenty dokręcania zacisków muszą być zgodne z instrukcją – zbyt mała siła grozi przegrzaniem, zbyt duża – uszkodzeniem listwy.

FAQ

• Czy układ jest gotowy do montażu od razu po wyjęciu z opakowania? Tak, zestaw jest wstępnie zmontowany i połączony wewnętrznie. Wystarczy podłączyć zasilanie obwodu głównego oraz cewki stycznika.
• Jakie napięcie cewki ma ten model? Napięcie cewki wynosi 230 V AC 50 Hz – standardowe dla instalacji przemysłowych w Europie.
• Jaki prąd znamionowy ma wyłącznik silnikowy w zestawie? Prąd znamionowy wynosi 2,5 A, co określa zakres zabezpieczenia silnika przed przeciążeniem.
