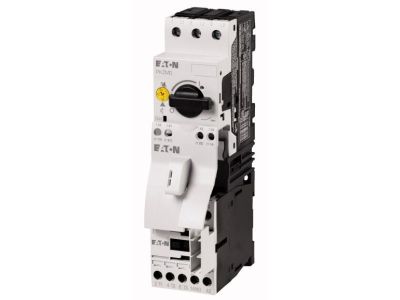

Układ rozruchu bezpośredniego MSC-D-12-M12(24VDC) MSC-D | 283167 Eaton

Alternatywny kod produktu: MSC-D-12-M12(24VDC)

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego (DOL) MSC-D-12-M12 (24 V DC) o symbolu 283167 stanowi kompletne rozwiązanie do sterowania i zabezpieczania silników trójfazowych. Urządzenie łączy stycznik i przekaźnik przeciążeniowy w jednej obudowie, co upraszcza montaż i okablowanie. Przeznaczone do silników o mocy do 5,5 kW przy napięciu 400 V AC-3, z regulowanym zakresem nastaw prądu 8–12 A. Koordynacja typu 1 zapewnia ochronę przed skutkami zwarć, a napięcie sterujące 24 V DC umożliwia bezpieczne sterowanie niskonapięciowe.

• Napięcie sterujące 24 V DC: Umożliwia bezpieczne, niskonapięciowe sterowanie – idealne do systemów automatyki i sterowników PLC.
• Zakres nastaw wyzwalaczy przeciążeniowych 8–12 A: Precyzyjne dopasowanie do aktualnego obciążenia silnika, skuteczna ochrona przed przeciążeniem termicznym.
• Moc silnika 5,5 kW (400 V AC-3): Wydajny rozruch bezpośredni silników o wysokiej sprawności, w tym klas IE3 (potwierdzone logo na opakowaniu).
• Koordynacja typu 1: W przypadku zwarcia ogranicza uszkodzenia do minimum – szybkie przywrócenie ruchu po wymianie bezpieczników.
• Zgodność z normami IEC/EN 60947-4-1 oraz VDE 0660: Gwarancja bezpieczeństwa, jakości i dopuszczenia do eksploatacji w instalacjach przemysłowych.

Zgodność z Normami

Układ MSC-D-12-M12 spełnia wymagania norm IEC/EN 60947-4-1 oraz VDE 0660, co potwierdza jego przydatność w profesjonalnych instalacjach sterowania silnikami. Produkt posiada oznaczenie CE i jest przeznaczony do pracy w sieciach niskiego napięcia.

Zastosowanie

Rozrusznik DOL znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne włączanie i zabezpieczanie trójfazowych silników elektrycznych – od małych maszyn po urządzenia przemysłowe.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w przemyśle i budynkach.
• Rozruch bezpośredni silników klas IE2/IE3 w maszynach produkcyjnych i warsztatach.
• Zabezpieczanie odbiorników w szafach sterowniczych – koordynacja typu 1 z poprzedzającymi bezpiecznikami.
• Integracja z systemami automatyki budynkowej i PLC – napięcie sterujące 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie urządzenia może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnym odłączeniu napięcia zasilającego. Rozrusznik przystosowany jest do instalacji na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu znamionowego silnika oraz zabezpieczeń zwarciowych. Moment dokręcania śrub przyłączeniowych – zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić ustawienie wyzwalacza przeciążeniowego w zakresie 8–12 A.

FAQ

• Czy układ MSC-D-12-M12 nadaje się do silników o klasie sprawności IE3? Tak, pod warunkiem że opakowanie nosi logo „IE3 ready” – producent potwierdza gotowość do współpracy z silnikami najwyższej sprawności.
• Jaki jest zakres nastaw prądu wyzwalacza przeciążeniowego? Zakres wynosi od 8 A do 12 A. Należy go ustawić zgodnie z prądem znamionowym silnika (uwzględniając współczynnik korekcyjny dla AC-3).
• Czy urządzenie posiada podświetlenie lub przycisk test? W dostarczonych danych nie ma informacji o podświetleniu ani przycisku test. Zalecamy zapoznanie się z pełną kartą katalogową producenta.
