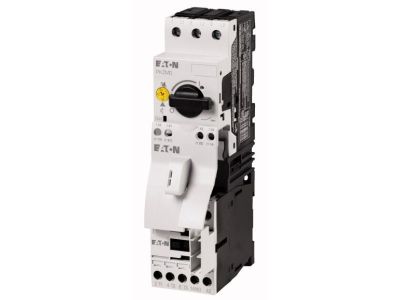

Układ rozruchu, bezpośredniego MSC-D-10-M9(24VDC) MSC-D | 283166 Eaton

Alternatywny kod produktu: MSC-D-10-M9(24VDC)

Opis i Kluczowe Cechy

Rozrusznik silnikowy bezpośredniego rozruchu (DOL) serii MSC-D, symbol 283166, przeznaczony do sterowania silnikami o mocy do 4 kW w kategorii AC-3 przy napięciu 380–415 V. Zakres nastaw wyzwalaczy przeciążeniowych od 6,3 do 10 A umożliwia precyzyjne dopasowanie do parametrów chronionego silnika, co przekłada się na skuteczną ochronę przed przeciążeniem. Napięcie cewki 24 V DC zapewnia bezpieczne i niezawodne załączanie w systemach niskonapięciowych sterowania.

• Zakres nastaw Ir = 6,3–10 A: Elastyczne dostosowanie do prądu znamionowego silnika – minimalizuje ryzyko zadziałania w stanach przejściowych i chroni przed przeciążeniem.
• Napięcie cewki 24 V DC: Możliwość podłączenia do typowych sterowników PLC, przekaźników i systemów automatyki bez konieczności stosowania dodatkowych zasilaczy AC.
• Moc silnika 4 kW (AC-3, 380–415 V): Odpowiedni do zasilania trójfazowych silników indukcyjnych o średniej mocy – popularne zastosowanie w pompach, wentylatorach i maszynach.
• Przystosowany do silników IE3: Urządzenie oznaczone logo na opakowaniu gwarantuje kompatybilność z silnikami o wysokiej sprawności energetycznej (IE3), co wspiera oszczędność energii.
• Koordynacja typu „1”: W przypadku zwarcia rozrusznik może wymagać wymiany, ale zapewnia szybkie i bezpieczne odłączenie uszkodzonego obwodu, minimalizując ryzyko pożaru.

Zgodność z Normami

Rozrusznik spełnia wymagania norm IEC/EN 60947-4-1 oraz VDE 0660. Produkt posiada oznaczenie zgodności z wymaganiami dla silników IE3 – odpowiednie logo umieszczono na opakowaniu. Certyfikat CE potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Rozrusznik serii MSC-D znajduje zastosowanie w układach bezpośredniego rozruchu silników trójfazowych, szczególnie w instalacjach przemysłowych i automatyce budynkowej. Dzięki kompaktowej budowie oraz możliwości pracy z napięciem 24 V DC sprawdza się w systemach sterowania PLC i szafach sterowniczych.

• Sterowanie silnikami pomp, wentylatorów, sprężarek i przenośników w instalacjach przemysłowych.
• Rozruch bezpośredni maszyn w warsztatach i liniach produkcyjnych – szybkie załączanie przy niskim napięciu sterowania.
• Automatyka budynkowa – sterowanie silnikami rolet, bram, klimatyzatorów.
• Zastosowanie w systemach bezpieczeństwa i sygnalizacji, gdzie wymagane jest niezawodne załączanie przy 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie rozrusznika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania obwodu głównego i pomocniczego. Urządzenie montuje się na szynie TH-35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów należy dobrać do prądu znamionowego silnika i zabezpieczeń nadprądowych. Zaciski dokręcać momentem zgodnym z dokumentacją producenta – nie wolno przekraczać wartości maksymalnej. Koordynacja typu „1” oznacza, że po zwarciu może być konieczna wymiana rozrusznika – należy to uwzględnić w projekcie.

FAQ

• Jaki jest tryb pracy styku głównego? Rozrusznik przeznaczony jest do pracy ciągłej z kategorii AC-3 (rozruch i wyłączanie silników pierścieniowych/klatkowych). Styk główny zamyka się przy załączeniu cewki 24 V DC i rozłącza przy zaniku napięcia.
• Czy urządzenie jest przystosowane do silników starszych typów (IE1, IE2)? Tak, parametr IE3 oznacza jedynie potwierdzenie kompatybilności z silnikami o wysokiej sprawności. Rozrusznik współpracuje również z silnikami IE1 i IE2, o ile mieszczą się w zakresie prądowym 6,3–10 A.
• Jaki jest stopień ochrony rozrusznika? W danych nie podano stopnia IP. Standardowo aparatura modułowa przeznaczona do montażu w rozdzielnicy ma ochronę IP20 – przed pyłem i dotykiem. W przypadku pracy w środowisku wilgotnym lub zapylonym należy stosować dodatkowe obudowy.
