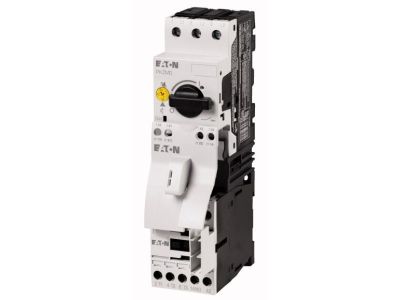

Układ rozruchu bezpośredniego MSC-D-10-M7(230V50HZ) MSC-D | 283146 Eaton

Alternatywny kod produktu: MSC-D-10-M7(230V50HZ)

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego MSC-D-10-M7 (symbol katalogowy 283146) to wstępnie zmontowany zespół składający się z wyłącznika silnikowego oraz stycznika. Rozwiązanie zaprojektowano z myślą o szybkim montażu – fabryczne połączenie elementów redukuje czas okablowania do minimum, co przekłada się na oszczędność czasu instalatora i mniejsze ryzyko błędów połączeń. Napięcie cewki stycznika 230 V AC 50 Hz umożliwia bezpośrednie sterowanie w standardowych obwodach napięcia sieciowego.

• Wstępnie zmontowany zestaw: wyłącznik silnikowy i stycznik połączone fabrycznie – eliminuje konieczność indywidualnego doboru i montażu, skraca czas instalacji.
• Minimalny czas okablowania: gotowe połączenia wewnętrzne redukują liczbę przewodów do podłączenia, co przyspiesza uruchomienie układu.
• Napięcie cewki 230 V AC 50 Hz: zgodność z powszechnie dostępnym napięciem sieciowym – łatwe wysterowanie bez dodatkowych transformatorów.
• Zintegrowany wyłącznik silnikowy: zapewnia zabezpieczenie przeciążeniowe i zwarciowe silnika w jednej obudowie, zwiększając bezpieczeństwo instalacji.
• Kompaktowa budowa: oszczędność miejsca w rozdzielnicy dzięki połączeniu dwóch urządzeń w jeden moduł.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D-10-M7 przeznaczony jest do sterowania i zabezpieczania jednokierunkowych silników elektrycznych małej i średniej mocy. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i bezpieczne uruchamianie oraz wyłączanie silnika w układzie bezpośrednim.

• Sterowanie silnikami wentylatorów, pomp, sprężarek i innych odbiorników o charakterze indukcyjnym w przemyśle i budynkach komercyjnych.
• Automatyka budynkowa – rozruch silników w systemach HVAC (ogrzewanie, wentylacja, klimatyzacja).
• Maszyny i urządzenia produkcyjne, gdzie wymagana jest zwarta obudowa i szybki montaż w szafie sterowniczej.
• Zastosowania wymagające powtarzalnego załączania i wyłączania silnika w trybie pracy ciągłej lub dorywczej.

Wskazówki Montażowe

Montaż i podłączenie układu rozruchu bezpośredniego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Należy stosować przewody o przekroju dobranym do prądu znamionowego silnika oraz moment dokręcania zacisków zgodnie z dokumentacją producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawienia wyłącznika silnikowego. Prace serwisowe wykonywać przy wyłączonym napięciu.

FAQ

• Czy układ zawiera już stycznik i wyłącznik silnikowy? Tak, MSC-D-10-M7 jest fabrycznie zmontowanym zestawem składającym się z wyłącznika silnikowego oraz stycznika. Gotowy do zamontowania na szynie DIN i podłączenia przewodów.
• Jakie jest napięcie cewki stycznika? Cewka stycznika zasilana jest napięciem 230 V AC 50 Hz – standardowym napięciem sieciowym w instalacjach jednofazowych.
• Czy mogę stosować ten układ do rozruchu silnika trójfazowego? Układ przeznaczony jest do bezpośredniego rozruchu silników jednofazowych lub trójfazowych (w zależności od konfiguracji zasilania) – wymagane jest podanie napięcia sterującego 230 V AC. Należy dobrać zabezpieczenie wyłącznika silnikowego do prądu znamionowego konkretnego silnika.
