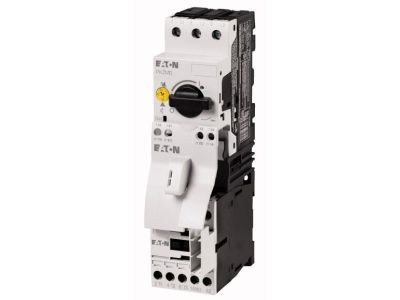

Układ rozruchu bezpośredniego MSC-D-1-M7(24VDC) MSC-D | 283158 Eaton

Alternatywny kod produktu: MSC-D-1-M7(24VDC)

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego MSC-D-1-M7 (24VDC) o symbolu 283158 to wstępnie zmontowany zestaw składający się z wyłącznika silnikowego i stycznika. Dzięki fabrycznemu połączeniu elementów minimalizuje czas okablowania i ryzyko błędów montażowych. Napięcie sterowania 24 V DC umożliwia bezpieczną pracę w systemach niskonapięciowych, typowych dla nowoczesnej automatyki.

• Wstępnie zmontowany zestaw: redukuje czas instalacji nawet o kilkadziesiąt procent w porównaniu do montażu pojedynczych elementów.
• Napięcie sterowania 24 V DC: pozwala na bezpośrednie sterowanie z modułów PLC, przekaźników lub sterowników niskonapięciowych bez dodatkowych zasilaczy.
• Kompletny układ wyłącznika silnikowego i stycznika: zapewnia zabezpieczenie przeciążeniowe i zwarciowe (wyłącznik) oraz łączenie obwodu głównego (stycznik) w jednej zwartej konstrukcji.
• Szybkie połączenie elektryczne: gotowe do podłączenia przewodów zasilania i sterowania – oszczędność miejsca w szafie sterowniczej.
• Kompaktowa budowa modułowa: łatwa integracja w rozdzielnicach i szafach na szynie TH35 (DIN).

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z aktualnymi normami europejskimi dla aparatury łączeniowej i sterowniczej przeznaczonej do rozruchu silników.

Zastosowanie

Układ MSC-D-1-M7 (24VDC) przeznaczony jest do bezpośredniego rozruchu i zatrzymywania silników elektrycznych w zastosowaniach wymagających szybkiego montażu oraz sterowania niskim napięciem stałym.

• Sterowanie silnikami w maszynach przemysłowych (np. obrabiarki, przenośniki).
• Automatyka budynkowa – załączanie i wyłączanie pomp, wentylatorów, klimatyzatorów.
• Instalacje w szafach sterowniczych – szczególnie w systemach z PLC i sterownikami 24VDC.
• Zdalne sterowanie procesami produkcyjnymi za pomocą sygnałów niskonapięciowych.

Wskazówki Montażowe

Montaż i podłączenie układu powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przed podłączeniem należy sprawdzić, czy przekrój przewodów jest dobrany do prądu znamionowego wyłącznika silnikowego i stycznika. Moment dokręcania śrub zacisków należy dostosować do wartości podanych w dokumentacji producenta. Po zamontowaniu i podłączeniu – przed pierwszym uruchomieniem – sprawdzić poprawność połączeń za pomocą pomiarów kontrolnych.

FAQ

• Jakie napięcie sterowania ma układ MSC-D-1-M7? Napięcie sterowania wynosi 24 V DC – przystosowane do współpracy z typowymi systemami automatyki i sterownikami PLC.
• Jaki jest stopień ochrony tego urządzenia? Producent nie podaje konkretnej wartości IP; standardowo dla aparatury modułowej montowanej w rozdzielnicy przyjmuje się IP20 (ochrona przed dotykiem palcem i ciałami stałymi powyżej 12 mm).
• Czy układ wymaga dodatkowego zewnętrznego zabezpieczenia? Zestaw zawiera wyłącznik silnikowy, który pełni funkcję zabezpieczenia przeciążeniowego i zwarciowego. W zależności od zastosowania może być konieczne zastosowanie dodatkowej ochrony różnicowoprądowej lub nadprądowej – zalecamy konsultację z projektantem instalacji.
