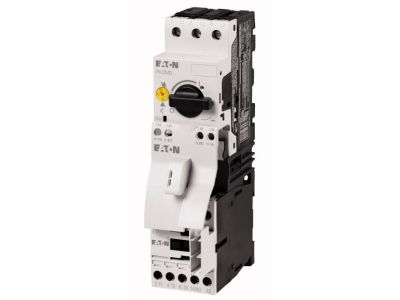

Układ rozruchu bezpośredniego MSC-D-1,6-M7(24VDC) MSC-D | 283159 Eaton

Alternatywny kod produktu: MSC-D-1,6-M7(24VDC)

Opis i Kluczowe Cechy

Układ rozruchu bezpośredniego MSC-D (symbol 283159) to wstępnie zmontowane rozwiązanie składające się z wyłącznika silnikowego i stycznika. Zaprojektowany dla prądu znamionowego 1,6 A oraz napięcia cewki 24 V DC, zapewnia gotowy do użycia zestaw, który minimalizuje czas okablowania i ryzyko błędów montażowych. Kompaktowa konstrukcja ułatwia instalację w szafach sterowniczych i rozdzielnicach.

• Prąd znamionowy 1,6 A: Gwarantuje bezpieczną pracę przy niewielkich obciążeniach silnikowych, chroniąc przed przeciążeniami i zwarciami.
• Napięcie cewki 24 V DC: Umożliwia bezpośrednie sterowanie z układów automatyki i PLC bez dodatkowych zasilaczy pośrednich.
• Wstępnie zmontowany zestaw: Redukuje czas i koszty instalacji – wyłącznik i stycznik są już połączone, co eliminuje pracochłonne okablowanie.
• Montaż na szynie DIN TH35: Standardowa mocowanie w rozdzielnicach zgodne z branżową praktyką, przyspiesza i ułatwia integrację.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi normami bezpieczeństwa (IEC/EN) i posiada oznakowanie CE. Szczegółowe numery norm oraz deklaracje zgodności dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Układ rozruchu bezpośredniego MSC-D znajduje zastosowanie w sterowaniu i ochronie silników elektrycznych małej mocy, szczególnie tam, gdzie wymagany jest szybki, bezpieczny montaż.

• Sterowanie silnikami pomp, wentylatorów, taśmociągów w przemyśle i budynkach komercyjnych.
• Bezpośredni rozruch silników o prądzie znamionowym do 1,6 A.
• Integracja z systemami automatyki (PLC) poprzez sterowanie cewką 24 V DC.
• Montaż w rozdzielnicach i szafach sterowniczych jako kompaktowy zestaw ochronno-sterujący.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Układ przeznaczony jest do montażu na szynie DIN TH35 (35 mm). Momenty dokręcania połączeń oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Należy również upewnić się, że obciążenie silnika nie przekracza wartości znamionowych urządzenia.

FAQ

• Jaki jest prąd znamionowy wyłącznika silnikowego? Prąd znamionowy wynosi 1,6 A – wartość ta pochodzi z oznaczenia modelu MSC-D-1,6-M7.
• Jakie napięcie sterowania ma cewka stycznika? Cewka stycznika przystosowana jest do napięcia 24 V DC, co umożliwia bezpośrednie połączenie z wyjściami PLC lub przekaźnikami.
• Czy układ jest gotowy do montażu bez dodatkowych elementów? Tak, zestaw jest wstępnie zmontowany – zawiera wyłącznik silnikowy i stycznik połączone fabrycznie, co minimalizuje czas okablowania i ryzyko błędów.
