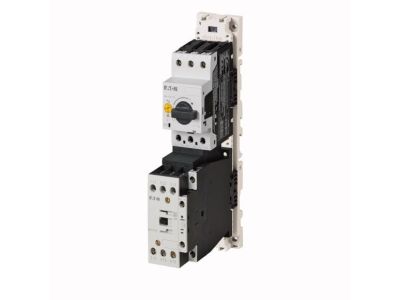

Układ rozruchu, bezpośredniego | 283152 Eaton

Alternatywny kod produktu: MSC-D-32-M32(230V50HZ)

Opis i Kluczowe Cechy

Rozrusznik silnikowy DOL (układ rozruchu bezpośredniego) o symbolu 283152 to urządzenie podstawowe MSC, zaprojektowane do załączania i zabezpieczania trójfazowych silników asynchronicznych. Przeznaczony do pracy w kategorii AC-3, zapewnia sterowanie silnikiem o mocy 15 kW przy napięciu 380–415 V. Cewka sterowana napięciem 230 V AC (50/60 Hz) umożliwia łatwą integrację w standardowych obwodach sterowniczych. Urządzenie jest przystosowane do współpracy z silnikami o klasie sprawności IE3 (oznaczone logo na opakowaniu).

• Moc silnika AC-3: 15 kW (380–415 V): optymalna wydajność przy rozruchu i zatrzymywaniu silników o znacznym momencie obciążenia, np. w układach napędowych pomp i wentylatorów.
• Zakres nastaw wyzwalaczy przeciążeniowych: Ir = 25–32 A: precyzyjna regulacja prądu zabezpieczenia termicznego, pozwalająca dopasować ochronę silnika bez ryzyka zbędnych wyłączeń.
• Koordynacja typu 1 i typu 2: elastyczność w doborze układu zabezpieczeń – typ 1 dopuszcza uszkodzenie rozrusznika przy zwarciu, typ 2 zapewnia zachowanie zdatności do dalszej eksploatacji (np. z bezpiecznikami lub wyłącznikiem silnikowym).
• Napięcie uruchamiające: 230 V AC (50/60 Hz): kompatybilność z typowym napięciem sterowniczym w instalacjach przemysłowych i budynkowych, ułatwia podłączenie do styczników pomocniczych lub przekaźników PLC.
• Zgodność z IEC/EN 60947-4-1 oraz VDE 0660: gwarancja bezpieczeństwa i niezawodności w wymagających aplikacjach elektrycznych.

Zgodność z Normami

Rozrusznik spełnia wymagania norm IEC/EN 60947-4-1 (aparatura łączeniowa dla silników) oraz VDE 0660, co potwierdza jego bezpieczeństwo i przydatność do pracy w instalacjach zgodnych z europejskimi standardami. Posiada certyfikację CE.

Zastosowanie

Układ rozruchu bezpośredniego MSC dedykowany jest do sterowania i zabezpieczania trójfazowych silników indukcyjnych małej i średniej mocy. Sprawdzi się w aplikacjach wymagających niezawodnego załączania przy pełnym napięciu sieci.

• Sterowanie pompami wodnymi, wentylatorami oraz kompresorami w systemach HVAC i wodociągowych.
• Napędy taśmociągów, przenośników i maszyn pakujących w liniach produkcyjnych.
• Rozruch bezpośredni silników w klimatyzatorach, agregatach chłodniczych oraz sprężarkach tłokowych.
• Proste układy automatyki budynkowej (np. siłowniki bram, rolet) wymagające zabezpieczenia przeciążeniowego.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Urządzenie przeznaczone jest do montażu na szynie DIN TH35 (wymagane akcesoria – w zależności od konfiguracji). Przekrój przewodów dobrać do prądu znamionowego silnika oraz warunków zwarciowych. Moment dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta. Po instalacji sprawdzić poprawność nastaw wyzwalacza przeciążeniowego względem prądu silnika.

FAQ

• Czy rozrusznik nadaje się do silników o wysokiej sprawności IE3? Tak, urządzenie zostało przystosowane do pracy z silnikami klasy IE3 – odpowiednie oznaczenie znajdziesz na opakowaniu.
• Jakie napięcie sterowania może być użyte? Rozrusznik posiada cewkę przystosowaną do napięcia 230 V AC (50/60 Hz). W przypadku innych wartości napięcia należy zastosować odpowiedni moduł sterujący.
• Czy koordynacja typu 1 i typu 2 wpływa na dobór zabezpieczeń nadprądowych? Tak. Przy koordynacji typu 2 wymagane jest zastosowanie odpowiednich bezpieczników lub wyłącznika silnikowego o znamionowych parametrach łączeniowych zapewniających zachowanie sprawności rozrusznika po zwarciu.
