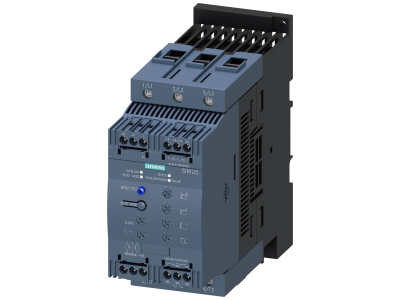

Softstart SIRIUS łagodny rozruch S3, 80A, 45kW/400V, 40 stopni, AC200-480V, AC/DC24V | 3RW4046-1BB04 Siemens

Alternatywny kod produktu: 3RW40461BB04

Opis i Kluczowe Cechy

Softstart SIRIUS 3RW4046-1BB04 (wielkość S3) przeznaczony do łagodnego rozruchu i zatrzymywania trójfazowych silników asynchronicznych. Urządzenie o prądzie znamionowym 80 A i mocy 45 kW przy napięciu 400 V AC pracuje w sieci zasilającej AC 200-480 V, a napięcie sterowania AC/DC 24 V ułatwia integrację z nowoczesnymi systemami automatyki. Dzięki zintegrowanemu bypassowi ogranicza nagrzewanie szafy sterowniczej i pozwala na kompaktową zabudowę.

• Prąd znamionowy 80 A / moc 45 kW (400 V): Umożliwia bezpieczne sterowanie silnikami o znacznym obciążeniu przy zachowaniu niskich strat mocy.
• Zintegrowany bypass: Redukuje wydzielanie ciepła w szafie sterowniczej, poprawia sprawność i upraszcza okablowanie w porównaniu z konwencjonalnymi układami gwiazda-trójkąt.
• Regulacja prądu rozruchu: Pozwala ograniczyć prąd szczytowy do zadanej wartości, minimalizując wahania napięcia sieciowego i obciążenie mechaniczne napędu.
• Inteligentne funkcje monitorowania: Chronią softstart przed przegrzaniem, a silnik przed przeciążeniem; zdalny reset ułatwia szybkie usuwanie usterek.
• Szeroki zakres napięcia zasilania AC 200-480 V oraz sterowanie AC/DC 24 V: Zapewnia uniwersalność zastosowań i łatwą współpracę z PLC oraz innymi systemami sterowania.

Zgodność z Normami

Softstart SIRIUS 3RW4046-1BB04 posiada dopuszczenia międzynarodowe zgodne z normami IEC, UL/CSA oraz dopuszczenie do stosowania w strefach zagrożonych wybuchem (ATEX i IECEx). Gwarantuje to bezpieczną eksploatację w różnych warunkach przemysłowych. Urządzenie spełnia wymagania dyrektyw europejskich i oznakowane jest znakiem CE.

Zastosowanie

Softstart przeznaczony jest do płynnego rozruchu i zatrzymywania silników asynchronicznych w aplikacjach, gdzie wymagana jest kontrola momentu obrotowego i redukcja prądów rozruchowych. Sprawdza się w następujących scenariuszach:

• Sterowanie silnikami pomp, wentylatorów i sprężarek w instalacjach przemysłowych i komercyjnych.
• Rozruch przenośników, mieszadeł i innych maszyn o dużym momencie bezwładności.
• Zastosowania w strefach zagrożonych wybuchem (ATEX / IECEx) – wymagane jest zachowanie odpowiednich przepisów.
• Modernizacja układów gwiazda-trójkąt – oszczędność miejsca i okablowania przy zachowaniu funkcji łagodnego rozruchu.

Wskazówki Montażowe

Montaż i podłączenie softstartu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania i sterowania. Urządzenie montować w szafie sterowniczej zgodnie z dokumentacją producenta – zapewnić odpowiednią wentylację i nie przekraczać temperatury otoczenia 40°C. Przekrój przewodów przyłączeniowych dobrać do prądu 80 A oraz warunków instalacyjnych. Momenty dokręcania zacisków stosować według zaleceń karty katalogowej. W przypadku wersji z przyłączem sprężynowym nie ma konieczności ponownego dokręcania.

FAQ

• Czy napięcie sterowania wynosi 24 V AC/DC? Tak, softstart 3RW4046-1BB04 jest wyposażony w sterowanie AC/DC 24 V, co umożliwia bezpośrednie podłączenie do sterowników PLC i przekaźników bez dodatkowych zasilaczy.
• W jakiej temperaturze otoczenia może pracować urządzenie? Dopuszczalna temperatura otoczenia wynosi 40°C. W celu zapewnienia prawidłowego chłodzenia należy zachować odstępy montażowe opisane w instrukcji producenta.
• Czy wymagany jest zewnętrzny bypass stycznika? Nie, softstart posiada zintegrowany bypass, który automatycznie zwierana tyrystory po osiągnięciu prędkości znamionowej. Rozwiązanie to redukuje straty ciepła i upraszcza układ.
