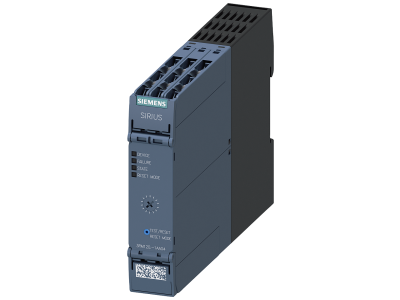

Rozrusznik nawrotny, 0,4-2 A, DC 24 V, przyłącze śrubowe | 3RM1202-1AA04 Siemens

Alternatywny kod produktu: 3RM12021AA04

Opis i Kluczowe Cechy

Rozrusznik nawrotny SIRIUS 3RM1202-1AA04 firmy Siemens przeznaczony jest do roboczego przełączania silników trójfazowych w układach rewersyjnych. Urządzenie oferuje zakres regulacji prądu 0,4–2 A i napięcie sterowania DC 24 V, co zapewnia bezpieczną i energooszczędną pracę w obwodach sterowania maszyn. Dzięki hybrydowej technice łączeniowej łączy zalety łączników stycznych i półprzewodnikowych, a elektroniczne zabezpieczenie przeciążeniowe chroni silnik bez potrzeby stosowania dodatkowego przekaźnika termicznego. Przyłącze śrubowe ułatwia szybkie okablowanie, a zintegrowana diagnostyka LED przyspiesza lokalizację usterek.

• Zakres prądu 0,4–2 A: umożliwia precyzyjne dopasowanie do silników małej mocy, redukując liczbę potrzebnych wariantów w magazynie.
• Napięcie sterowania DC 24 V: bezpieczne napięcie w instalacjach przemysłowych, kompatybilne z typowymi zasilaczami PLC.
• Hybrydowa technika łączeniowa: łączy trwałość mechaniczną styków z szybkością przełączania półprzewodników, minimalizując straty mocy i wydłużając żywotność.
• Elektroniczne zabezpieczenie przeciążeniowe: chroni silnik przed przegrzaniem w szerokim zakresie prądów, eliminując konieczność stosowania dodatkowego przekaźnika termicznego.
• Diagnostyka LED: trójkolorowa dioda na panelu przednim sygnalizuje stan pracy i kody błędów, umożliwiając szybką interwencję serwisową.
• Zdejmowane zaciski śrubowe i opisane pokrywy: upraszczają podłączenie przewodów oraz zapewniają czytelną identyfikację zacisków, co skraca czas montażu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada certyfikat CE. Zaprojektowany zgodnie z aktualnymi normami europejskimi dla rozruszników silników, co gwarantuje bezpieczeństwo użytkowania oraz kompatybilność z typowymi instalacjami przemysłowymi.

Zastosowanie

Rozrusznik nawrotny SIRIUS 3RM1202-1AA04 znajduje zastosowanie wszędzie tam, gdzie wymagana jest zmiana kierunku obrotów silnika trójfazowego. Dzięki kompaktowej budowie i rozbudowanym funkcjom ochronnym idealnie sprawdza się w nowych oraz modernizowanych układach sterowania.

• Sterowanie taśmociągami, transporterami i podajnikami w liniach produkcyjnych – płynna zmiana kierunku transportu materiałów.
• Napędy wentylatorów, pomp i sprężarek w systemach HVAC oraz instalacjach przemysłowych – rewersyjna praca umożliwia np. odwrócenie przepływu powietrza.
• Automatyka budynkowa – bramy, rolety, żaluzje, bariery – wymagająca szybkiej, bezpiecznej zmiany kierunku obrotów.
• Maszyny pakujące, sortujące i transportowe – precyzyjne pozycjonowanie oraz cykliczne ruchy w układach rewersyjnych.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Rozrusznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony min. IP20. Moment dokręcania zacisków śrubowych oraz przekrój przyłączanych przewodów dobieraj zgodnie z dokumentacją techniczną producenta – parametry te gwarantują prawidłowe połączenie elektryczne i ochronę przed przegrzaniem. Wykorzystaj zdejmowane zaciski, aby ułatwić okablowanie poza szafą sterowniczą.

FAQ

• Jakie napięcie sterowania jest wymagane do zasilania rozrusznika? Rozrusznik wymaga napięcia DC 24 V – należy zapewnić stabilizowane źródło zasilania o odpowiedniej wydajności prądowej, zgodnie z danymi katalogowymi.
• Czy urządzenie ma wbudowane zabezpieczenie przeciążeniowe? Tak, posiada elektroniczne zabezpieczenie przeciążeniowe z regulacją w zakresie 0,4–2 A. Nie ma potrzeby stosowania dodatkowego przekaźnika termicznego.
• Jakie informacje wyświetla dioda LED na panelu przednim? Trójkolorowa dioda LED sygnalizuje stan pracy (np. załączony, błąd, przeciążenie) oraz umożliwia szybką diagnostykę – szczegółowy opis kodów znajduje się w instrukcji urządzenia.
