Układ rozruchowy nawrotny, MSC-R-4-M7(230V50HZ) MSC-R | 283179 Eaton

Alternatywny kod produktu: MSC-R-4-M7(230V50HZ)

Opis i Kluczowe Cechy

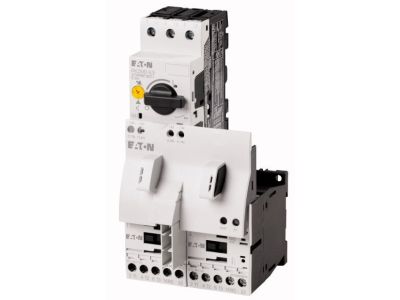

Układ rozruchowy nawrotny MSC-R-4-M7 (indeks 283179) to wstępnie zmontowany zestaw składający się z wyłącznika silnikowego i stycznika. Gotowe połączenie elektryczne i mechaniczne znacząco skraca czas okablowania oraz eliminuje ryzyko błędów montażowych w szafie sterowniczej. Przeznaczony do pracy przy napięciu cewki 230 V AC 50 Hz, zapewnia niezawodne przełączanie kierunku obrotów silnika w aplikacjach przemysłowych i budynkowych.

• Wstępnie zmontowany układ: oszczędza czas instalacji – nie wymaga samodzielnego łączenia wyłącznika silnikowego i stycznika.
• Napięcie cewki 230 V AC 50 Hz: kompatybilny z typowymi obwodami sterowania w instalacjach elektrycznych.
• Zintegrowana ochrona silnika: wyłącznik silnikowy zabezpiecza przed przeciążeniem i zwarciem.
• Funkcja nawrotna: umożliwia zmianę kierunku wirowania silnika bez dodatkowych przełączników.
• Kompaktowa konstrukcja: łatwy montaż na szynie TH35 (DIN) w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dla styczników i wyłączników silnikowych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej. Montaż i eksploatacja zgodnie z dokumentacją producenta gwarantują bezpieczne użytkowanie w instalacjach przemysłowych.

Zastosowanie

Układ rozruchowy nawrotny przeznaczony jest do sterowania silnikami trójfazowymi w aplikacjach wymagających zmiany kierunku obrotów – zarówno w nowych instalacjach, jak i modernizowanych układach sterowania.

• Zmiana kierunku obrotów wentylatorów, pomp, przenośników taśmowych i bram.
• Sterowanie silnikami w maszynach produkcyjnych (np. obrabiarki, mieszadła).
• Automatyka budynkowa – napędy rolet, bram, przesuwne drzwi.
• Zabezpieczanie silników przed przeciążeniem w obwodach nawrotnych.

Wskazówki Montażowe

Montaż i podłączenie układu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Zainstaluj układ na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub zacisków oraz przekrój przewodów dobierz zgodnie z dokumentacją producenta – wartości te są uzależnione od prądu znamionowego silnika. Nie przekraczaj maksymalnych parametrów pracy określonych w karcie katalogowej.

FAQ

• Czy układ MSC-R-4-M7 wymaga dodatkowego zabezpieczenia nadprądowego? Wyłącznik silnikowy w zestawie zapewnia ochronę przed przeciążeniem i zwarciem. W zależności od konfiguracji instalacji może być wymagane dobranie odpowiednich zabezpieczeń nadrzędnych – zalecamy konsultację z projektantem.
• Jaki jest stopień ochrony układu? Standardowo aparatura modułowa montowana w rozdzielnicy charakteryzuje się stopniem ochrony IP20 przy zamkniętych drzwiach. Nie instaluj układu na zewnątrz bez dodatkowej obudowy o odpowiedniej klasie szczelności.
• Czy stycznik w zestawie jest wyposażony w cewkę podświetlaną? Układ nie zawiera wbudowanego podświetlenia. Sygnalizację stanu pracy można zrealizować za pomocą zewnętrznych lamp ostrzegawczych lub modułów optycznych.
