Układ rozruchowy nawrotny MSC-R-2,5-M7(24VDC) MSC-R | 283197 Eaton

Alternatywny kod produktu: MSC-R-2,5-M7(24VDC)

Opis i Kluczowe Cechy

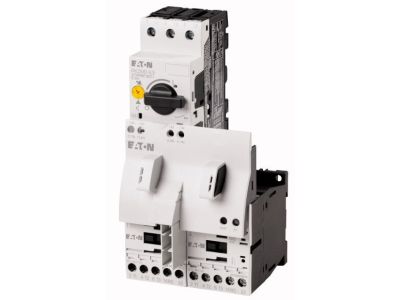

Układ rozruchowy nawrotny MSC-R-2,5-M7 (24 VDC) z serii MSC-R to kompaktowe rozwiązanie do sterowania kierunkiem obrotów silników. Wyposażony w łączniki pomocnicze z stykami wymuszonymi, które gwarantują niezawodną sygnalizację stanu łączników – kluczową dla układów bezpieczeństwa. Dzięki montażowi beznarzędziowemu instalacja na szynie DIN jest szybka i nie wymaga użycia dodatkowych narzędzi. Napięcie sterowania 24 VDC umożliwia bezpieczną integrację z systemami automatyki niskonapięciowej.

• Łączniki pomocnicze z stykami wymuszonymi: zapewniają niezawodne i jednoznaczne odwzorowanie położenia stycznika, co jest wymagane w obwodach bezpieczeństwa i sygnalizacji.
• Montaż beznarzędziowy: szybkie mocowanie na szynie TH35 bez użycia wkrętaków – oszczędza czas podczas montażu i serwisu.
• Napięcie cewki 24 VDC: kompatybilne z typowymi zasilaczami PLC i sterowników, zwiększa bezpieczeństwo personelu dzięki niskiemu napięciu.
• Przeznaczenie nawrotne: umożliwia zmianę kierunku obrotów silnika przy zachowaniu blokady mechanicznej i elektrycznej, minimalizując ryzyko przypadkowego załączenia.
• Kompaktowa budowa modułowa: oszczędza miejsce w szafie sterowniczej – montowany jako jeden kompletny układ.

Zgodność z Normami

Układ rozruchowy nawrotny MSC-R-2,5-M7 został zaprojektowany i wyprodukowany zgodnie z wymaganiami europejskich norm oraz posiada oznaczenie CE. Producent nie deklaruje konkretnych numerów norm w dostarczonej dokumentacji, ale produkt spełnia standardy branżowe dla aparatury modułowej stosowanej w instalacjach przemysłowych.

Zastosowanie

Układ MSC-R-2,5-M7 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i niezawodne sterowanie nawrotne silników elektrycznych. Dzięki wbudowanym łącznikom pomocniczym może być również używany do sygnalizacji stanu pracy w systemach automatyki.

• Sterowanie nawrotem silników w maszynach i urządzeniach przemysłowych (np. przenośniki, wentylatory, pompy).
• Impulsowe sterowanie stycznikami i przekaźnikami w szafach sterowniczych.
• Sygnalizacja położenia styków głównych w układach bezpieczeństwa i diagnostyki (styki wymuszone).
• Automatyka budynkowa – nawroty bram, rolet, żaluzji oraz siłowników zaworów.

Wskazówki Montażowe

Montaż i podłączenie układu rozruchowego nawrotnego MSC-R-2,5-M7 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające i sterownicze. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Momenty dokręcania zacisków oraz przekroje przewodów należy dobrać według danych zawartych w dokumentacji technicznej, uwzględniając prąd obciążenia i wymagania norm instalacyjnych.

FAQ

• Czy układ posiada łączniki pomocnicze? Tak, wyposażony jest w łączniki pomocnicze z stykami wymuszonymi, które umożliwiają niezawodne odczytywanie stanu styczników.
• Jakie jest napięcie sterowania? Napięcie cewki układu wynosi 24 VDC, co pozwala na bezpośrednie sterowanie z wyjść przekaźnikowych sterowników PLC.
• Jaki jest stopień ochrony układu MSC-R? Producent nie podaje konkretnej wartości w dokumentacji. Aparatura modułowa montowana w rozdzielnicach ma zazwyczaj stopień ochrony IP20 – oznacza to ochronę przed dostępem do części niebezpiecznych palcem i przed ciałami stałymi o średnicy ≥12,5 mm.
