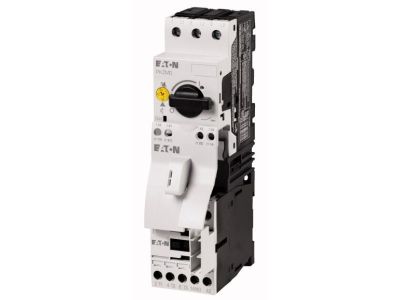

Układ rozruchowy 7,5kW 16A 230V MSC-D-16-M15(24VDC) PKZ | 100415 Eaton

Alternatywny kod produktu: MSC-D-16-M15(24VDC)

Opis i Kluczowe Cechy

Układ rozruchowy bezpośredni MSC-D-16-M15 (PKZ) przeznaczony jest do sterowania silnikami o mocy znamionowej AC-3 7,5 kW przy napięciu 380–415 V. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastawczym Ir = 10–16 A oraz cewkę sterującą 24 V DC. Koordynacja typu „1” zapewnia selektywną ochronę zwarciową. Uwaga: produkt nie nadaje się do silników o klasie sprawności IE3.

• Moc znamionowa AC-3 7,5 kW (380–415 V): umożliwia bezpośredni rozruch silników o dużym obciążeniu w standardowych sieciach przemysłowych.
• Zakres nastawczy wyzwalacza przeciążeniowego Ir = 10–16 A: precyzyjne dopasowanie do rzeczywistego prądu silnika, ochrona przed przeciążeniem i przegrzaniem.
• Napięcie sterujące 24 V DC: bezpieczne sterowanie niskim napięciem, kompatybilne z układami automatyki i PLC.
• Koordynacja typu „1”: w przypadku zwarcia aparatura może wymagać wymiany, ale zapewnia szybkie wyłączenie i minimalizuje szkody w instalacji.
• Zgodność z normami IEC/EN 60947-4-1 i VDE 0660: gwarantuje bezpieczną i niezawodną pracę zgodną z międzynarodowymi wymaganiami.

Zgodność z Normami

Układ rozruchowy został zaprojektowany zgodnie z normami IEC/EN 60947-4-1 oraz VDE 0660, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych i przemysłowych.

Zastosowanie

Układ MSC-D-16-M15 znajduje zastosowanie przede wszystkim w bezpośrednim rozruchu silników trójfazowych w aplikacjach przemysłowych i komercyjnych. Ze względu na ograniczenie do silników o klasie sprawności niższej niż IE3, należy go stosować w starszych lub mniej wymagających energetycznie instalacjach.

• Sterowanie napędami maszyn, pomp, wentylatorów i sprężarek.
• Rozruch silników w systemach HVAC i klimatyzacji.
• Zastosowania w automatyce budynkowej i przemyśle lekkim.
• Integracja z układami sterowania PLC przy napięciu sterującym 24 V DC.

Wskazówki Montażowe

Montaż i podłączenie może wykonać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony odpowiednim do warunków otoczenia. Przed jakimikolwiek pracami bezwzględnie odłączyć napięcie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i zabezpieczeniami. Moment dokręcania zacisków – zgodnie z dokumentacją producenta.

FAQ

• Jaki jest zakres nastawczy wyzwalacza przeciążeniowego? Zakres wynosi Ir = 10–16 A, co pozwala na precyzyjne dopasowanie do prądu znamionowego silnika.
• Czy układ nadaje się do silników IE3? Nie, układ nie jest przeznaczony do silników o klasie sprawności IE3 – należy stosować dedykowane układy dla tych silników.
• Jakie jest napięcie sterujące? Napięcie sterujące wynosi 24 V DC – idealne do współpracy z nowoczesnymi systemami automatyki i sterownikami PLC.
