Układ ochrony przeciwłukowej SDI27.1 | SDI27.1 Ensto

Opis i Kluczowe Cechy

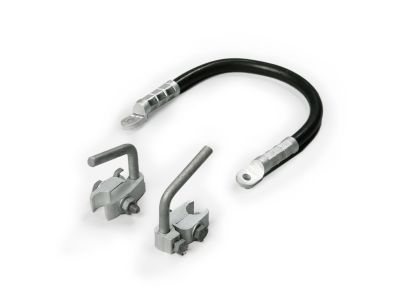

Układ ochrony przeciwłukowej SDI27.1 marki ENSTO to zaawansowane rozwiązanie techniczne zaprojektowane do zabezpieczania izolowanych linii napowietrznych średniego napięcia typu PAS przed niszczącymi skutkami łuku elektrycznego. Urządzenie zostało zoptymalizowane do współpracy z izolatorami odciągowymi serii SDI 90.xx, stanowiąc kluczowy element infrastruktury elektroenergetycznej. Konstrukcja układu pozwala na kontrolowane odprowadzenie energii łuku, co chroni przewody przed przepaleniem w sytuacjach awaryjnych.

• Wysoka wytrzymałość zwarciowa: Urządzenie przeszło rygorystyczne testy odporności na łuk (2 x 10 kA przez czas 1 sekundy), co gwarantuje niezawodność w najbardziej wymagających warunkach eksploatacyjnych.
• Parametry prądowe: Znamionowy prąd krótkotrwały wytrzymywany I1s wynosi 11,5 kA, natomiast prąd dynamiczny Idyn osiąga wartość 29 kA, co świadczy o wysokiej sztywności konstrukcji i odporności mechanicznej.
• Regulowana przerwa iskrowa: Możliwość ustawienia przerwy w zakresie 130-150 mm pozwala na precyzyjne dostosowanie ochrony dla napięć znamionowych od 24 kV do 36 kV.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami obowiązującymi w energetyce zawodowej. Testy odporności na łuk elektryczny potwierdzają, że układ SDI27.1 spełnia wymogi bezpieczeństwa dla linii napowietrznych z przewodami izolowanymi. Zastosowanie materiałów odpornych na korozję oraz starzenie pod wpływem promieniowania UV zapewnia długowieczność urządzenia zgodnie ze standardami jakościowymi producenta ENSTO.

Zastosowanie

Układ ochrony przeciwłukowej SDI 27.1 znajduje szerokie zastosowanie w budowie i modernizacji linii napowietrznych średniego napięcia. Jest dedykowany do montażu na:

• Stanowiskach narożnych: Przy wykorzystaniu izolatorów odciągowych serii SDI 90 oraz uchwytów przelotowo-narożnych typu SO 181.6.
• Stanowiskach odporowych (końcowych): W konfiguracji z uchwytami odciągowymi SO 255 oraz SO 256.

Dzięki swojej uniwersalności, układ jest niezbędnym elementem ochrony przeciwprzepięciowej i przeciwzwarciowej w systemach PAS 24-36 kV, minimalizując ryzyko przerw w dostawie energii.

Wskazówki Montażowe

Prawidłowa instalacja układu SDI27.1 jest kluczowa dla zapewnienia skutecznej ochrony przeciwłukowej. Podczas montażu należy zwrócić szczególną uwagę na:

• Ustawienie przerwy iskrowej: Należy zachować dystans 130-150 mm, dostosowując go do napięcia roboczego sieci (24 kV lub 36 kV).
• Kompatybilność osprzętu: Upewnić się, że stosowane izolatory należą do serii SDI 90, a uchwyty są zgodne z typami SO 181.6, SO 255 lub SO 256.
• Moment dokręcania: Wszystkie połączenia śrubowe powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały kontakt elektryczny i stabilność mechaniczną układu podczas wystąpienia sił dynamicznych prądu zwarciowego.

FAQ

• Czy układ SDI27.1 może być stosowany na liniach o napięciu 15 kV? Produkt jest optymalizowany pod kątem napięć 24-36 kV, gdzie przerwa iskrowa 130-150 mm zapewnia właściwą koordynację izolacji.
• Jaka jest główna funkcja tego układu? Głównym zadaniem jest ochrona izolowanego przewodu PAS przed przepaleniem w wyniku wystąpienia łuku elektrycznego poprzez skierowanie go na elektrody ochronne.
• Czy zestaw zawiera izolatory? Nie, SDI27.1 to układ ochrony montowany na izolatorach serii SDI 90, które należy dobrać osobno.
