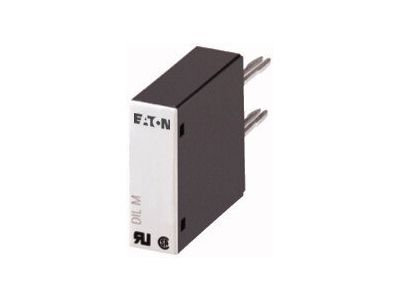

Układ ochronny RC 24-48VAC dla DILM7-15, DILM12-XSPR48 DILM | 281199 Eaton

Alternatywny kod produktu: DILM12-XSPR48

Opis i Kluczowe Cechy

Układ ochronny RC o symbolu 281199 przeznaczony jest do pracy w obwodach napięcia przemiennego 24-48 V AC. Jako akcesorium do styczników serii DILM7-DILM15, DILMP20 oraz DILA zapewnia skuteczne tłumienie przepięć łączeniowych, co chroni cewkę stycznika i wydłuża żywotność styków. Szerokość modułu nie jest określona w danych producenta – element montuje się bezpośrednio na styczniku lub w dedykowanym gnieździe.

• Napięcie znamionowe 24-48 V AC: dopasowany do typowych obwodów sterowania w instalacjach przemysłowych i automatyce budynkowej.
• Kompatybilność z wieloma stycznikami: współpracuje z DILM7-DILM15, DILMP20 oraz DILA, co ułatwia dobór w zróżnicowanych układach.
• Tłumienie przepięć łączeniowych: redukuje skoki napięcia podczas wyłączania cewki, chroniąc zarówno stycznik, jak i podłączone sterowniki PLC czy przekaźniki.
• Łatwy montaż: układ RC podłącza się równolegle do cewki – bez konieczności ingerencji w główny obwód mocy.
• Brak polaryzacji: przystosowany do pracy w obwodach prądu przemiennego, co upraszcza instalację i zmniejsza ryzyko błędów.

Zgodność z Normami

Układ ochronny RC 281199 został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa urządzeń elektrycznych. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach spełniających standardy DIN. Producent nie podał konkretnych numerów norm – zaleca się sprawdzenie dokumentacji technicznej dla konkretnego zastosowania.

Zastosowanie

Układ ochronny RC znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie cewek styczników przed przepięciami łączeniowymi. Sprawdza się w układach automatyki przemysłowej i budynkowej, zwłaszcza przy sterowaniu za pomocą PLC lub przekaźników.

• Ochrona cewek styczników w szafach sterowniczych – redukcja zakłóceń emitowanych do sieci sterowania.
• Współpraca z układami impulsowymi np. przycisków lub przełączników – eliminacja iskrzenia na stykach sterujących.
• Zabezpieczenie modułów wejściowych PLC przed przepięciami powrotnymi podczas wyłączania cewek.
• Stosowanie w instalacjach oświetlenia awaryjnego, wentylacji czy pomp – wszędzie, gdzie stosowane są styczniki DILM/DILA.

Wskazówki Montażowe

Montaż układu ochronnego RC 281199 powinien być przeprowadzony przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie w obwodzie. Podłączenie wykonuje się równolegle do cewki stycznika, zgodnie ze schematem zawartym w dokumentacji producenta. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać do prądu obwodu i zaleceń producenta stycznika. Urządzenie montuje się na dedykowanym gnieździe lub bezpośrednio na styczniku – nie jest wymagana szyna DIN.

FAQ

• Jakie napięcie znamionowe ma układ ochronny RC 281199? Układ jest przystosowany do napięcia przemiennego 24-48 V AC. Nie należy stosować go w obwodach DC ani przy napięciach spoza tego zakresu.
• Z którymi stycznikami współpracuje ten układ ochronny? Jest przeznaczony do styczników serii DILM7, DILM9, DILM12, DILM15, DILMP20 oraz DILA. Przed montażem warto sprawdzić w karcie katalogowej stycznika, czy posiada on dedykowane gniazdo do podłączenia układu RC.
• Czy układ ochronny RC 281199 zabezpiecza przed przepięciami? Tak, jego podstawową funkcją jest tłumienie przepięć łączeniowych powstających podczas wyłączania cewki stycznika. Chroni to styki sterujące, cewkę oraz podłączone urządzenia elektroniczne przed szkodliwymi skokami napięcia.
