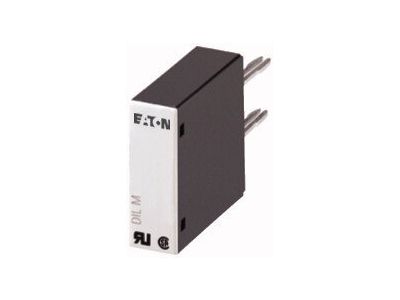

Układ ochronny RC 110-240VAC dla DILM7-15, DILM12-XSPR240 | 281200 Eaton

Opis i Kluczowe Cechy

Układ ochronny RC EATON o numerze katalogowym 281200, model DILM12-XSPR240, to zaawansowany komponent osprzętu elektroinstalacyjnego zaprojektowany w celu tłumienia przepięć łączeniowych w obwodach sterowania. Urządzenie pracuje w szerokim zakresie napięcia sterującego Us od 110 V do 240 V AC, co czyni go uniwersalnym rozwiązaniem w systemach automatyki przemysłowej. Wykorzystanie technologii RC (rezystancyjno-pojemnościowej) pozwala na skuteczne wygładzanie pików napięciowych powstających podczas rozłączania cewki stycznika, co bezpośrednio przekłada się na wydłużenie żywotności styków sterujących oraz ochronę czułych komponentów elektronicznych, takich jak wyjścia sterowników PLC.

• Szeroki zakres napięcia: Obsługa napięć od 110 V do 240 V AC zapewnia kompatybilność z większością standardowych sieci sterowniczych.
• Technologia RC: Skuteczna redukcja zakłóceń elektromagnetycznych (EMI) oraz ograniczenie stromości narastania napięcia.
• Kompaktowa budowa: Moduł został zaprojektowany tak, aby idealnie pasował do dedykowanych gniazd w stycznikach serii DILM, nie zajmując dodatkowego miejsca na szynie DIN.
• Bezpieczeństwo pracy: Minimalizacja ryzyka uszkodzenia izolacji cewki stycznika poprzez ograniczenie przepięć indukowanych.

Zgodność z Normami

Produkt marki EATON spełnia rygorystyczne wymagania bezpieczeństwa i jakości potwierdzone międzynarodowymi certyfikatami. Układ ochronny jest zgodny z normą IEC/EN 60947, co gwarantuje jego pełną interoperacyjność z aparaturą łączeniową niskiego napięcia. Posiada również oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa użytkowania w instalacjach przemysłowych.

Zastosowanie

Układ ochronny DILM12-XSPR240 jest dedykowany do współpracy z konkretnymi seriami aparatury łączeniowej EATON Moeller. Znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka niezawodność procesów łączeniowych. Jest kompatybilny z:

• Stycznikami mocy z serii DILM7, DILM9, DILM12 oraz DILM15.
• Stycznikami pomocniczymi serii DILA.
• Stycznikami czteropolowymi DILMP20.

Główne obszary wykorzystania to szafy sterownicze maszyn, systemy HVAC, układy pompowe oraz linie produkcyjne, gdzie sterowanie odbywa się za pomocą sygnałów zmiennoprądowych AC.

Wskazówki Montażowe

Montaż układu ochronnego RC jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacznie skraca czas prefabrykacji rozdzielnicy. Należy postępować zgodnie z poniższymi wytycznymi:

• Miejsce montażu: Układ należy wpiąć bezpośrednio w dedykowane gniazdo znajdujące się na czole stycznika (nad zaciskami cewki A1-A2).
• Połączenie elektryczne: Moduł jest montowany równolegle do zacisków cewki, co zapewnia natychmiastową reakcję na przepięcia.
• Weryfikacja napięcia: Przed montażem upewnij się, że napięcie sterujące mieści się w zakresie 110-240V AC.
• Bezpieczeństwo: Wszelkie prace instalacyjne należy wykonywać przy odłączonym zasilaniu głównym i sterowniczym.

FAQ

1. Czy układ RC można stosować przy sterowaniu napięciem stałym DC?
Nie, model DILM12-XSPR240 jest przeznaczony wyłącznie do obwodów prądu przemiennego (AC) w zakresie 110-240V. Do obwodów DC należy zastosować diodę tłumiącą lub warystor.

2. Czy montaż układu ochronnego wpływa na czas odpadania stycznika?
Tak, układy RC mogą nieznacznie wydłużyć czas odpadania zwory stycznika w porównaniu do braku ochrony, jednak jest to zmiana minimalna i zazwyczaj nie wpływa na standardowe procesy automatyki.

3. Czy jeden moduł może chronić kilka styczników?
Nie, każdy stycznik powinien posiadać własny, indywidualnie dobrany układ ochronny zamontowany bezpośrednio na jego zaciskach, aby zapewnić skuteczne tłumienie zakłóceń u źródła.
