Układ ochronny cewki stycznika LS Electric serii MC, AC/DC2448V (War) | US-11 Aniro

Opis i Kluczowe Cechy

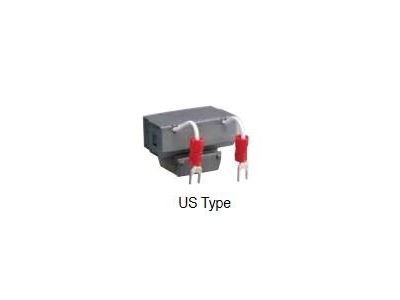

Układ ochronny cewki stycznika LS Electric serii MC, oznaczony kodem producenta US-11, to zaawansowany moduł przeciwprzepięciowy zaprojektowany w celu zwiększenia niezawodności systemów sterowania. Urządzenie bazuje na technologii warystorowej (War), która charakteryzuje się niezwykle krótkim czasem reakcji na gwałtowne skoki napięcia. Moduł jest przystosowany do pracy w szerokim zakresie napięć sterowniczych, obejmującym zarówno prąd przemienny (AC), jak i stały (DC) w przedziale od 24 V do 48 V. Dzięki zastosowaniu tego elementu, energia zgromadzona w polu magnetycznym cewki podczas jej wyłączania jest bezpiecznie rozpraszana, co zapobiega powstawaniu łuków elektrycznych na stykach sterujących i chroni czułe wyjścia tranzystorowe sterowników PLC przed uszkodzeniem.

• Uniwersalność napięciowa: Obsługa zakresu AC/DC 24-48V pozwala na standaryzację części zamiennych w parku maszynowym.
• Technologia warystorowa: Zapewnia skuteczne tłumienie pików napięciowych do bezpiecznego poziomu, wydłużając żywotność izolacji cewki.
• Kompaktowa budowa: Moduł został zaprojektowany tak, aby idealnie pasował do dedykowanych gniazd w stycznikach serii MC, nie zajmując dodatkowego miejsca na szynie DIN.
• Ochrona styków: Redukcja zakłóceń elektromagnetycznych (EMI) emitowanych do sieci sterowniczej podczas operacji łączeniowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązujączymi w przemyśle elektrotechnicznym. Spełnia wymagania dyrektyw niskonapięciowych oraz norm kompatybilności elektromagnetycznej (EMC), co jest kluczowe w nowoczesnych układach automatyki, gdzie obok aparatury łączeniowej pracują zaawansowane systemy mikroprocesorowe. Komponent posiada certyfikację niezbędną do stosowania w prefabrykowanych rozdzielnicach sterowniczych na rynku europejskim.

Zastosowanie

Układ ochronny US-11 znajduje szerokie zastosowanie w profesjonalnych instalacjach przemysłowych. Jest niezbędnym elementem w układach, gdzie styczniki LS Electric serii MC współpracują z wyjściami cyfrowymi sterowników PLC, modułami komunikacyjnymi oraz czujnikami elektronicznymi. Idealnie sprawdza się w systemach HVAC, liniach produkcyjnych, przepompowniach oraz wszędzie tam, gdzie wymagana jest wysoka ciągłość procesowa i minimalizacja ryzyka awarii spowodowanej przepięciami indukowanymi. Dzięki obsłudze napięcia 24V DC, jest to standardowe rozwiązanie w nowoczesnych szafach sterowniczych opartych na bezpiecznym napięciu sterowania.

Wskazówki Montażowe

Montaż układu ochronnego jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak powinien być przeprowadzony przy odłączonym napięciu zasilania. Moduł należy wpiąć bezpośrednio w dedykowane zaciski cewki stycznika serii MC (zaciski A1-A2). Należy upewnić się, że piny modułu są prawidłowo osadzone w gniazdach, co gwarantuje stabilne połączenie elektryczne odporne na wibracje przemysłowe. Po instalacji zaleca się weryfikację poprawności dokręcenia zacisków głównych stycznika, aby uniknąć wzrostu rezystancji przejścia. Dzięki konstrukcji typu plug-and-play, czas potrzebny na modernizację jednego punktu łączeniowego jest ograniczony do minimum.

FAQ

• Czy układ US-11 wymaga zachowania polaryzacji? W przypadku pracy z napięciem DC, warystorowy układ ochronny zazwyczaj nie wymaga zachowania konkretnej polaryzacji, jednak zawsze należy postępować zgodnie z oznaczeniami na obudowie stycznika i modułu.
• Czy można stosować ten moduł ze stycznikami innych producentów? Układ US-11 jest dedykowany do aparatury LS Electric serii MC. Użycie go z innymi markami może być niemożliwe ze względu na różnice w rozstawie pinów montażowych.
• Jaka jest główna różnica między układem warystorowym a diodowym? Układ warystorowy (jak US-11) działa w obu kierunkach (AC/DC) i bardzo szybko tłumi energię, podczas gdy dioda tłumiąca pracuje tylko w obwodach DC, ale oferuje niemal całkowite wygaszenie przepięcia kosztem dłuższego czasu odpadania kotwicy stycznika.
