Układ nawrotny 40A 3P 1NO 1NC cewka 48VAC zaciski EVK skrzynkowe, TeSys D | LC2D40AE7 Schneider Electric

Opis i Kluczowe Cechy

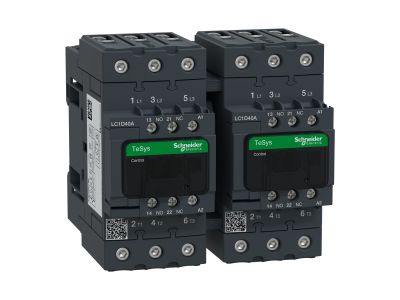

Stycznik nawrotny TeSys D serii Deca, symbol LC2D40AE7, przeznaczony do sterowania silnikami w układzie nawrotnym. Urządzenie oferuje 3 bieguny główne (3 NO) o prądzie znamionowym 40 A w kategorii AC-3 (590 V) – co przekłada się na moc 18,5 kW przy 400 V – oraz cewkę sterującą 48 V AC (50/60 Hz). Szerokość modułu 119 mm ułatwia montaż w rozdzielnicach kompaktowych. Wbudowane styki pomocnicze 2NO+2NC (w tym styki lustrzane NC) zwiększają bezpieczeństwo diagnostyki stanu styków głównych.

• Prąd znamionowy 40 A (AC-3): pozwala na bezpieczną pracę z silnikami o dużym obciążeniu, eliminując ryzyko przegrzania styków głównych podczas rozruchu i pracy ciągłej.
• Napięcie 590 V AC-3: gwarantuje odpowiednią izolację i zdolność łączeniową w instalacjach przemysłowych o podwyższonym napięciu.
• Wbudowane styki pomocnicze 2NO+2NC (styki lustrzane NC): umożliwiają niezawodną sygnalizację położenia zestyków głównych oraz realizację układów blokad i sygnalizacji bez dodatkowych elementów.
• Cewka sterująca 48 V AC 50/60 Hz: niskie napięcie sterowania zwiększa bezpieczeństwo operatora i ułatwia integrację z układami automatyki budynkowej lub sterownikami PLC o napięciu 48 V.
• Zaciski EverLink BTR (zasilanie) i śrubowe (sterowanie): zapewniają pewne połączenie przewodów bez konieczności ponownego dokręcania, co skraca czas montażu i podnosi niezawodność.

Zgodność z Normami

Stycznik LC2D40AE7 spełnia wymagania norm międzynarodowych (IEC) oraz posiada certyfikaty UL, CSA, CCC, EAC i Marine. Produkt jest zgodny z dyrektywami RoHS i REACH w ramach programu Green Premium, co ułatwia spełnienie wymogów środowiskowych w projektach.

Zastosowanie

Stycznik nawrotny dedykowany jest do pracy w układach wymagających zmiany kierunku obrotów silnika. Sprawdza się w instalacjach przemysłowych, maszynach i systemach automatyki.

• Sterowanie silnikami trójfazowymi w układzie nawrotnym (zmiana kierunku obrotów) – np. w taśmociągach, wentylatorach, pompach.
• Impulsowe załączanie i wyłączanie odbiorników w trybie ręcznym lub automatycznym (współpraca z przyciskami sterowniczymi, przekaźnikami, PLC).
• Tworzenie rozdzielnic sterowania silnikami z blokadą mechaniczną uniemożliwiającą jednoczesne załączenie obu kierunków.
• Zastosowania w automatyce budynkowej i przemysłowej wymagające kompaktowej zabudowy i wysokiej trwałości łączeniowej (do 3600 cykli/h).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie TH35 (DIN) lub przykręca bezpośrednio do podłoża. Przekrój przewodów należy dobrać do prądu znamionowego obwodu (40 A). Moment dokręcania zacisków EverLink i śrub sterowania – zgodnie z dokumentacją producenta na opakowaniu. Przed pierwszym uruchomieniem sprawdzić poprawność okablowania nawrotnego i działanie blokady mechanicznej.

FAQ

• Czy stycznik LC2D40AE7 ma wbudowaną blokadę mechaniczną? Tak, urządzenie wyposażone jest w blokadę mechaniczną uniemożliwiającą jednoczesne załączenie obu styczników nawrotnych – nie posiada natomiast blokady elektrycznej.
• Jakie napięcie cewki sterującej jest wymagane? Cewka jest przystosowana do napięcia 48 V AC (50/60 Hz). Należy podać napięcie zgodne z tabliczką znamionową.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, ma zintegrowane styki pomocnicze 2NO+2NC, w tym styki lustrzane NC (zgodne z wymogami bezpieczeństwa dla styków zwiernych).
