Układ łagodnego rozruchu ATSU01 3-fazowe 200/480VAC 50/60Hz 4kW 9A IP20 Altistart 01 | ATSU01N209LT Schneider Electric

Opis i Kluczowe Cechy

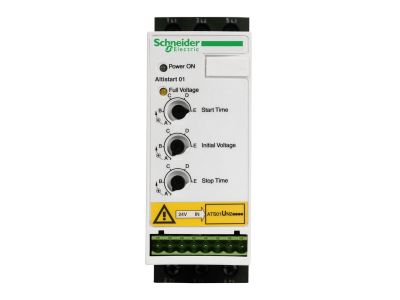

Układ łagodnego rozruchu Altistart 01 firmy Schneider Electric, oznaczony symbolem ATSU01N209LT, przeznaczony jest do trójfazowych silników asynchronicznych o mocy do 4 kW (5 KM) w zakresie napięcia 200–480 V AC. Urządzenie o prądzie znamionowym 9 A zapewnia płynny rozruch, minimalizując naprężenia mechaniczne i wydłużając żywotność napędzanych maszyn. Dzięki zintegrowanemu bypassowi zmniejsza emisję hałasu i wydzielanie ciepła, co podnosi komfort i bezpieczeństwo eksploatacji. Szerokość modułu – 45 mm (standardowa dla aparatury na szynie DIN).

• Prąd znamionowy 9 A (AC-53): Umożliwia bezpieczne zasilanie silników o mocy do 4 kW przy napięciu 200–480 V AC, bez ryzyka przeciążenia toru głównego.
• Zintegrowany bypass: Po zakończeniu rozruchu prąd płynie przez zestyk bypassu, co redukuje straty cieplne i hałas – zwiększa efektywność energetyczną i trwałość układu.
• Prosta konfiguracja – tylko 2 ustawienia: Regulacja czasu rozruchu i czasu hamowania (lub wyłączenie) umożliwia szybkie dostosowanie do maszyny, nawet przez personel bez specjalistycznego szkolenia.
• Zakres napięcia 200–480 V AC (50/60 Hz): Uniwersalność zasilania pozwala na stosowanie w instalacjach trójfazowych o różnorodnych standardach napięciowych – jedna wersja dla wielu aplikacji.
• Stopień ochrony IP20: Zabezpieczenie przed dostępem do części czynnych, odpowiednie do montażu w suchych pomieszczeniach rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 spełnia wymagania dyrektyw europejskich, posiada certyfikat CE i jest zgodny z ogólnymi normami dla urządzeń stosowanych w instalacjach niskonapięciowych. Zastosowane rozwiązania konstrukcyjne odpowiadają standardom DIN, co gwarantuje bezpieczną pracę w warunkach przemysłowych i komercyjnych.

Zastosowanie

Altistart 01 ATSU01N209LT został zaprojektowany do płynnego rozruchu prostych maszyn z silnikami asynchronicznymi trójfazowymi. Znajduje zastosowanie wszędzie tam, gdzie ograniczenie prądu rozruchowego i momentu obrotowego chroni mechanizmy przed udarami.

• Przenośniki taśmowe i rolkowe – łagodne przyspieszanie eliminuje szarpnięcia i zabezpiecza transportowany materiał.
• Pompy i wentylatory – redukcja uderzeń hydraulicznych i naprężeń w łopatkach, wydłuża żywotność uszczelnień.
• Sprężarki i małe dźwigi – płynny start zmniejsza obciążenie przekładni i pasków klinowych.
• Bramy automatyczne i drzwi przemysłowe – kontrolowany ruch zwiększa bezpieczeństwo użytkowania i precyzję zatrzymania.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obowiązującymi przepisami oraz prądem znamionowym 9 A. Moment dokręcania zacisków – stosować wartości podane w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i ustawień konfiguracyjnych.

FAQ

• Czy układ posiada wbudowany bypass? Tak, ATSU01N209LT zawiera zintegrowany bypass, który po zakończeniu rozruchu przejmuje przewodzenie prądu, co redukuje nagrzewanie się układu sterowania i obniża poziom hałasu.
• Jaki jest stopień ochrony urządzenia? Stopień ochrony wynosi IP20 – zabezpiecza przed dotknięciem części pod napięciem, wymaga montażu w obudowie lub rozdzielnicy.
• Czy konfiguracja wymaga oprogramowania lub programatora? Nie, konfiguracja odbywa się za pomocą dwóch nastaw (potencjometrów lub przełączników) – czasu rozruchu i czasu hamowania. Ustawienia można zmienić manualnie bez użycia dodatkowych narzędzi, co ułatwia uruchomienie.
