Układ łagodnego rozruchu ATSU01 3-fazowe 200/480VAC 50/60Hz 3kW 6A IP20 Altistart 01 | ATSU01N206LT Schneider Electric

Opis i Kluczowe Cechy

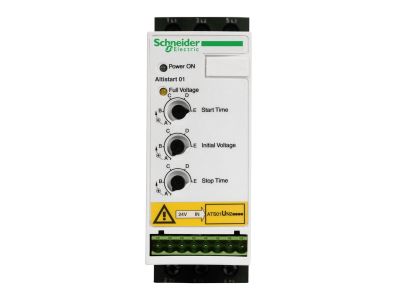

Układ łagodnego rozruchu Altistart 01 firmy Schneider Electric, oznaczony symbolem ATSU01N206LT, przeznaczony jest do płynnego rozruchu trójfazowych silników asynchronicznych. Urządzenie pracuje w zakresie napięcia 200–480 V AC i obsługuje prąd do 6 A, co odpowiada mocy silnika od 0,75 kW (1 KM) do 3 kW (3 KM). Dzięki zintegrowanemu bypassowi redukuje hałas i wydzielanie ciepła, a prosta konfiguracja za pomocą zaledwie dwóch ustawień umożliwia szybkie uruchomienie nawet przez osoby niewykwalifikowane. Stopień ochrony IP20 pozwala na montaż w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 6 A: Umożliwia bezpieczną pracę z silnikami o mocy do 3 kW, zapewniając ochronę przed przeciążeniem i przegrzaniem.
• Zakres napięcia 200–480 V AC: Uniwersalność zasilania – dostosowany do typowych sieci trójfazowych w przemyśle i budownictwie.
• Zintegrowany bypass: Redukuje straty ciepła w trybie pracy ciągłej oraz ogranicza emisję hałasu, co zwiększa komfort i niezawodność instalacji.
• Konfiguracja z 2 ustawieniami: Proste regulatory czasu rozruchu i czasu wybiegu – nie wymaga programatora ani specjalistycznego oprogramowania.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem i ciałami stałymi o średnicy powyżej 12,5 mm; dedykowany do montażu w suchych pomieszczeniach rozdzielni.

Zgodność z Normami

Układ łagodnego rozruchu Altistart 01 spełnia wymagania europejskich norm bezpieczeństwa i kompatybilności elektromagnetycznej, posiada certyfikat CE. Produkt został zaprojektowany zgodnie z dyrektywami Unii Europejskiej oraz standardami DIN dotyczącymi urządzeń do sterowania silnikami.

Zastosowanie

Altistart 01 został opracowany z myślą o płynnym rozruchu prostych maszyn przemysłowych i budynkowych. Sprawdza się wszędzie tam, gdzie nagłe załączenie napięcia powoduje nadmierne naprężenia mechaniczne i skraca żywotność urządzeń.

• Sterowanie przenośników taśmowych – eliminacja szarpnięć podczas startu, ochrona taśmy i napędu.
• Rozruch pomp – redukcja uderzenia hydraulicznego i naprężeń w rurociągach.
• Obsługa wentylatorów i sprężarek – płynne przyspieszanie wirnika, mniejsze obciążenie łożysk.
• Napędy drzwi automatycznych, bram i małych dźwigów – bezpieczny i komfortowy ruch.

Wskazówki Montażowe

Montaż i podłączenie układu łagodnego rozruchu może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (eksploatacja urządzeń elektroenergetycznych do 1 kV). Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN 35 mm) w rozdzielnicy o stopniu ochrony zapewniającym IP20. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Przekrój przewodów przyłączeniowych dobierz zgodnie z obowiązującymi normami oraz wartością prądu znamionowego (6 A). Moment dokręcania zacisków – stosuj się do wartości podanych w dokumentacji producenta (karta katalogowa).

FAQ

• Czy układ wymaga zewnętrznego programowania? Nie – urządzenie konfiguruje się za pomocą dwóch potencjometrów (czas rozruchu i czas wybiegu). Ustawienia są intuicyjne i nie wymagają specjalistycznej wiedzy.
• Jaki jest stopień ochrony i czy można go montować w strefach wilgotnych? Stopień ochrony IP20 oznacza ochronę przed ciałami stałymi, ale nie przed wilgocią. Produkt przeznaczony jest do montażu w suchych pomieszczeniach, np. w rozdzielnicach wewnątrz budynków.
• Czy urządzenie posiada wbudowaną sygnalizację stanu pracy? W standardowej wersji Altistart 01 nie ma wbudowanego wyświetlacza ani diod LED sygnalizujących błędy. Stan pracy można monitorować poprzez zewnętrzne styki pomocnicze (np. podłączenie do przekaźnika) lub kontrolkę w obwodzie sterowania.
